GESPAC

PCISYS-56 (VER. 1.2)

Processor CX 6X86/IBM 6X86/Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set Chips and Technology
Maximum Onboard Memory 64MB (EDO supported)
Maximum Video Memory 1MB
Cache 16KB
BIOS Unicore
Dimensions 160mm x 100mm
I/O Options IDE interface, PC/104 connector, PS/2 keyboard interface

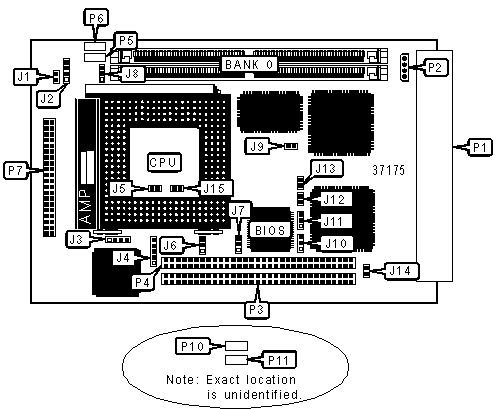

CONNECTIONS

Purpose

Location

Purpose

Location

IDE interface LED

J1

PC/104 connector (8-bit)

P4

Speaker

J2

Emulation connector 1

P5

CPU fan power

J3

Emulation connector 2

P6

Reset switch

J4

IDE interface

P7

Compact PCI connector

P1

+3.3v power supply 1

P10

Power connector

P2

+3.3v power supply 2

P11

PC/104 connector (16-bit)

P3




USER CONFIGURABLE SETTINGS

Function

Label

Position

  5V DRAM selected

J8

Pins 1 & 2 closed

  3.3V DRAM selected

J8

Pins 2 & 3 closed

  High temperature NMI generation

J9

Closed

  No high temperature NMI generation

J9

Open

  Normal operation

J14

Open

  Normal operation with sleep mode

J14

Closed


SIMM CONFIGURATION

Size

Bank 0

8MB

(2) 1M x 36

16MB

(2) 2M x 36

32MB

(2) 4M x 36

64MB

(2) 8M x 36


VIDEO MEMORY CONFIGURATION

Note: 512KB video memory is factory installed and is not configurable.


CPU SPEED SELECTION (CX 6X86)

CPU speed

Clock speed

Multiplier

J5

J12

J13

J15

120MHz

60MHz

2x

Closed

Open

Closed

Open

133MHz

66MHz

2x

Closed

Closed

Open

Open

150MHz

60MHz

2.5x

Closed

Open

Closed

Closed

166MHz

66MHz

2.5x

Closed

Closed

Open

Closed

200MHz

66MHz

3x

Open

Closed

Open

Closed


CPU SPEED SELECTION (IBM 6X86)

CPU speed

Clock speed

Multiplier

J5

J12

J13

J15

120MHz

60MHz

2x

Closed

Open

Closed

Open

133MHz

66MHz

2x

Closed

Closed

Open

Open

150MHz

60MHz

2.5x

Closed

Open

Closed

Closed

166MHz

66MHz

2.5x

Closed

Closed

Open

Closed

200MHz

66MHz

3x

Open

Closed

Open

Closed


CPU SPEED SELECTION (PENTIUM)

CPU speed

Clock speed

Multiplier

J5

J12

J13

J15

75MHz

50MHz

1.5x

Open

Closed

Closed

Open

90MHz

60MHz

1.5x

Open

Open

Closed

Open

100MHz

66MHz

1.5x

Open

Closed

Open

Open

120MHz

60MHz

2x

Closed

Open

Closed

Open

133MHz

66MHz

2x

Closed

Closed

Open

Open

150MHz

60MHz

2.5x

Closed

Open

Closed

Closed

166MHz

66MHz

2.5x

Closed

Closed

Open

Closed

200MHz

66MHz

3x

Open

Closed

Open

Closed


FLASH BIOS SELECTION

Setting

J7

J10

J11

Normal operation

Pins 2 & 3 closed

Pins 2 & 3 closed

Pins 1 & 2 closed

Update mode

Pins 2 & 3 closed

Pins 2 & 3 closed

Pins 1 & 2 closed

Recovery mode

Pins 1 & 2 closed

Pins 1 & 2 closed

Pins 1 & 2 closed


WATCHDOG TIMER SELECTION

Setting

J6

NMI disabled

Pins 1 & 2 open

NMI enabled

Pins 1 & 2 closed

Hard reset disabled

Pins 2 & 3 open

Hard reset enabled

Pins 2 & 3 closed

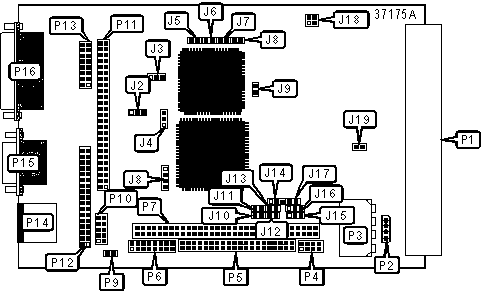

GESPCI-1 PERIPHERAL MODULE

I/O Options Flat panel connector, Floppy drive interface, IR connector, Parallel interface, Serial interfaces (2)

CONNECTIONS

Purpose

Location

Purpose

Location

G-96 Bus connector

P1

Keylock

P9

+5V/12V power supply

P2

Serial interface 1

P10

+3V power supply (PCIMCU-56 & display)

P3

Flat panel connector

P11

Soft off power supply

P4

Floppy disk interface

P12

PC/104 connector (8-bit)

P5

Parallel interface

P13

+3.3V power supply (ISA bridge)

P6

PS/2 keyboard interface

P14

PC/104 connector (16-bit)

P7

Serial interface 2

P15

IRDA connector

P8

VGA port

P16


USER CONFIGURABLE SETTINGS

Function

Label

Position

» 5v LCD select J3 Pins 2 & 3 closed
  3.3v LCD select J3 Pins 1 & 2 closed
» Factory configured - do not alter

J5

Unidentified

» Factory configured - do not alter

J6

Unidentified

» Factory configured - do not alter

J7

Unidentified

» Factory configured - do not alter

J8

Unidentified

  VGA on CPCI selected

J9

Open

  VGA on GESPCI selected

J9

Closed

  IRQ5 selected for ISA/PCI peripherals

J10

Open

  IRQ5 selected for G-96

J10

Closed

  IRQ10 selected for ISA/PCI peripherals

J11

Open

  IRQ10 selected for G-96

J11

Closed

  IRQ15 selected for ISA/PCI peripherals

J12

Open

  IRQ15 selected for G-96

J12

Closed

  IRQ11 selected for ISA/PCI peripherals

J13

Open

  IRQ11 selected for G-96

J13

Closed

  NMI/PWFAIL disabled

J17

Open

  NMI/PWFAIL enabled

J17

Closed

  G-96 bus memory access D000h - D7FFh

J18

Pins 1 & 2 open

  PC/104 bus memory access D000h - D7FFh

J18

Pins 1 & 2 closed

  G-96 bus memory access C800h - CBFFh

J18

Pins 3 & 4 closed

  PC/104 bus memory access C800h - CBFFh

J18

Pins 3 & 4 open

  G-96 bridge disabled J19

Open

  G-96 bridge enabled J19

Closed


DC/DC CONVERTER VOLTAGE SELECTION

Setting

J2

DC/DC converter disabled

Open

+Vee adjustable with R14 Pins 1 & 2 closed
-Vee adjustable with R14 Pins 2 & 3 closed


VGA/G-96 IRQ SELECTION

Setting

J4

IRQ9 Resource available

Open

IRQ9 G-96 bus selected Pins 1 & 2 closed
IRQ9 VGA selected Pins 2 & 3 closed


VGA/G-96 IRQ SELECTION

Setting

J14

IRQ12 ISA/PCI peripheral available

Open

IRQ12 G-96 bus selected Pins 1 & 2 closed
IRQ12 Super I/O selected Pins 2 & 3 closed


BATTERY SELECTION

Setting

J15

Storage

Open

RTC connected to battery Pins 1 & 2 closed
Clear RTC backup RAM Pins 2 & 3 closed


BUS ERROR SELECTION

Setting

J16

G-96 bus error disabled

Open

G-96 bus error to Pentium Berror selected Pins 1 & 2 closed
G-96 bus error to NMI selected Pins 2 & 3 closed
