SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-599
| Device Type | Mainboard |
| Processor | CX 6x86L/CX6x86MX/CX MII/IBM 6x86L/IBM 6x86MX/AM K5/AM K6/AM K6-2/AM K6-III/IDT C6/IDT Winchip 2/IDT Winchip 2A/Pentium/Pentium MMX |
| Processor Speed | 100/133/166/200/225/233/250/266/300/333/350/366/380/400/433/450/466MHz |
| Chip Set | SiS |
| Video Chip Set | Unidentified |
| Audio Chip Set | Yamaha |
| Maximum Onboard Memory | 768MB (SDRAM supported) |
| Maximum Video Memory | 8MB (shared) |
| Maximum Audio Memory | Unidentified |
| Cache | 512/1024KB |
| BIOS | Award |
| Dimensions | 244mm x 205mm |
| I/O Options | 16-bit ISA slot, 32-bit PCI slots (3), ATX power connector, audio connectors (3), audio in - CD ROM, floppy drive interface, game/MIDI port, IDE interfaces (2), IR connector, line in, line out, microphone in, parallel port, PS/2 keyboard port, PS/2 mouse port, serial interface, serial port , USB ports (2), VGA port, Wake-on-LAN connector |

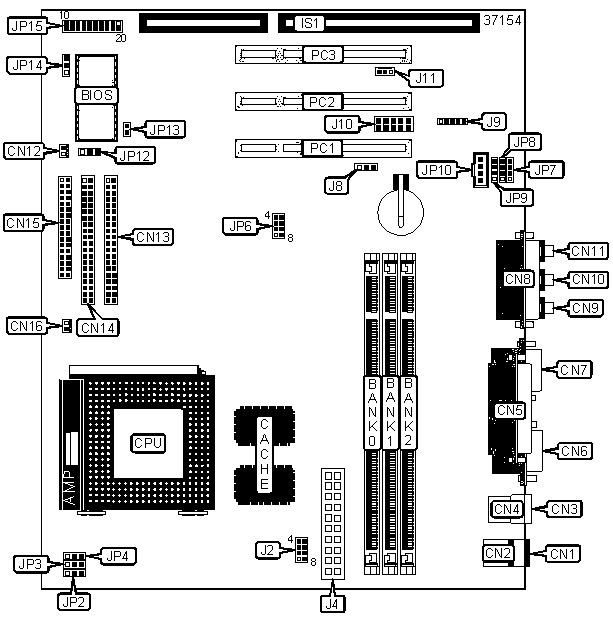

CONNECTIONS |
|||
Purpose |
Location |
Purpose |
Location |
| PS/2 keyboard port | CN1 | CPU fan power | CN16 |
| PS/2 mouse port | CN2 | Serial interface | J10 |
| USB port 1 | CN3 | 16-bit ISA slot | IS1 |
| USB port 2 | CN4 | ATX power connector | J4 |
| Parallel port | CN5 | IR connector | J9 |
| Serial port 1 | CN6 | Wake-on-LAN connector | J11 |
| VGA port | CN7 | Audio connectors | JP7 - JP9 |
| Game/MIDI port | CN8 | Audio in - CD ROM | JP10 |
| Line out | CN9 | Speaker | JP15/Pins 1 - 4 |
| Line in | CN10 | Power LED & keylock | JP15/Pins 6 - 10 |
| Microphone in | CN11 | Reset switch | JP15/Pins 11 & 12 |
| System fan power | CN12 | IDE interface LED | JP15/Pins 13 & 14 |
| IDE interface 1 | CN13 | Green PC LED connector | JP15/Pins 15 & 16 |
| IDE interface 2 | CN14 | Power switch | JP15/Pins 19 & 20 |
| Floppy drive interface | CN15 | 32-bit PCI slots | PC1 - PC3 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
| Onboard sound enabled | J8 | Pins 1 & 2 closed | |
| Onboard sound disabled | J8 | Pins 2 & 3 closed | |
» |
CMOS memory normal operation | JP13 | Open |
| CMOS memory clear | JP13 | Closed | |
Flash EEPROM BIOS is 12V |
JP14 |
Pins 1 & 2 closed |
|
| Flash EEPROM BIOS is 5V | JP14 |
Pins 2 & 3 closed |
|
DIMM CONFIGURATION |
|||
Size |
Bank 0 |
Bank 1 |
Bank 2 |
8MB |
(1) 1M x 64 |
None |
None |
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
16MB |
(1) 2M x 64 |
None |
None |
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
32MB |
(1) 4M x 64 |
None |
None |
32MB |
(1) 2M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
48MB |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
64MB |
(1) 8M x 64 |
None |
None |
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
80MB |
(1) 8M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
128MB |
(1) 16M x 64 |
None |
None |
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
256MB |
(1) 32M x 64 |
None |
None |
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
272MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
| Note: Board SDRAM memory. | |||
CPU SPEED SELECTION (CX 6X86L) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
166MHz |
66MHz |
2.0x |
1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 75MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (CX 6X86MX) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
200MHz |
66MHz |
2.5x |
1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 75MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6 |
| 233MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 233MHz | 75MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6 |
| 266MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 266MHz | 83MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 4 & 5 |
| 300MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 75MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6 |
| 333MHz | 83MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 4 & 5 |
| 333MHz | 100MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (CX MII) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 166MHz | 66MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 75MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6 |
| 233MHz | 75MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6 |
| 233MHz | 83MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 4 & 5 |
| 233MHz | 100MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 3 & 6, 4 & 5 |
| 266MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 266MHz | 83MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 4 & 5 |
| 300MHz | 66MHz | 3.5 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 75MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6 |
| 300MHz | 95MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7 |
| 333MHz | 66MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 333MHz | 75MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6 |
| 333MHz | 83MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 4 & 5 |
| 350MHz | 95MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7 |
| 366MHz | 83MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 4 & 5 |
| 366MHz | 100MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
| 380MHz | 100MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 3 & 6, 4 & 5 |
| 400MHz | 83MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 4 & 5 |
| 400MHz | 95MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7 |
| 433MHz | 100MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 3 & 6, 4 & 5 |
| 450MHz | 95MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7 |
| 466MHz | 100MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (IBM 6X86L) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
166MHz |
66MHz |
2.0x |
1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 75MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (IBM 6X86MX) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
200MHz |
66MHz |
2.5x |
1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 75MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6 |
| 233MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 233MHz | 75MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6 |
| 266MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 266MHz | 83MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 4 & 5 |
| 300MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 75MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6 |
| 333MHz | 83MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 4 & 5 |
| 333MHz | 100MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (AM K5) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 133MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (AM K6) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 266MHz | 66MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 66MHz | 4.5x | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (AM K6-2) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 266MHz | 66MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 66MHz | 4.5x | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 300MHz | 100MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 3 & 6, 4 & 5 |
| 333MHz | 66MHz | 5.0x | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 333MHz | 95MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7 |
| 350MHz | 100MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 3 & 6, 4 & 5 |
| 366MHz | 66MHz | 5.5x | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 380MHz | 95MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7 |
| 400MHz | 100MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 3 & 6, 4 & 5 |
| 450MHz | 100MHz | 4.5x | 2 & 3 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (AM K6-III) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 400MHz | 100MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 3 & 6, 4 & 5 |
| 450MHz | 100MHz | 4.5x | 2 & 3 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (IDT C6) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 225MHz | 75MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (IDT WINCHIP 2) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 225MHz | 75MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6 |
| 250MHz | 83MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 4 & 5 |
| 266MHz | 66MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (IDT WINCHIP 2A) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 250MHz | 100MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 3 & 6, 4 & 5 |
| 266MHz | 66MHz | 4.0x | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (PENTIUM) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 133MHz | 66MHz | 2.0x | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
CPU SPEED SELECTION (PENTIUM MMX) |
||||||
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 | JP4 |
JP6 |
| 166MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 7, 3 & 6, 4 & 5 |
| 200MHz | 66MHz | 3.0x | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 7, 3 & 6, 4 & 5 |
Note: Designated pins should be in the closed position. |
||||||
VOLTAGE SELECTION |
|
Voltage |
J2 |
| 2.0 V | Pins 2 & 7, 3 & 6, 4 & 5 closed |
| 2.1 V | Pins 1 & 8 closed |
| 2.2 V | Pins 2 & 7 closed |
| 2.3 V | Pins 1 & 8, 2 & 7 closed |
| 2.4 V | Pins 3 & 6 closed |
| 2.5 V | Pins 1 & 8, 3 & 6 closed |
| 2.6 V | Pins 2 & 7, 3 & 6 closed |
| 2.7 V | Pins 1 & 8, 2 & 7, 3 & 6 closed |
| 2.8 V | Pins 4 & 5 closed |
| 2.9 V | Pins 1 & 8, 4 & 5 closed |
| 3.0 V | Pins 2 & 7, 4 & 5 closed |
| 3.1 V | Pins 1 & 8, 2 & 7, 4 & 5 closed |
| 3.2 V | Pins 3 & 6, 4 & 5 closed |
| 3.3 V | Pins 1 & 8, 3 & 6, 4 & 5 closed |
| 3.4 V | Pins 2 & 7, 3 & 6, 4 & 5 closed |
| 3.5 V | Pins 1 & 8, 2 & 7, 3 & 6, 4 & 5 closed |
