ADVANTECH CO., LTD.
PPC-140S, PPC-140T
| Device Type | Mainboard |
| Processor | CX 6X86L/CX 686MX/AM K5/AM K6/Pentium/Pentium MMX |
| Processor Speed | 75/90/100/120/133/150/166/180/200/233MHz |
| Chip Set | SIS |
| Video Chip Set | Chips and Technology |
| Audio Chip Set | ESS |
| Maximum Onboard Memory | 128MB (SDRAM supported) |
| Maximum Video Memory | 4MB |
| Maximum Audio Memory | Unidentified |
| Maximum Resolution | 1024 x 768 |
| Cache | 512KB |
| BIOS | Award |
| Dimensions | 375mm x 285mm x 93.3mm |
| I/O Options | PCI/ISA slot, CD-ROM interface, floppy drive interface, EIDE interface, serial interface, PCMCIA slot, IR connector, ATX power connector, AT power connector, Flat panel display connectors (2) |

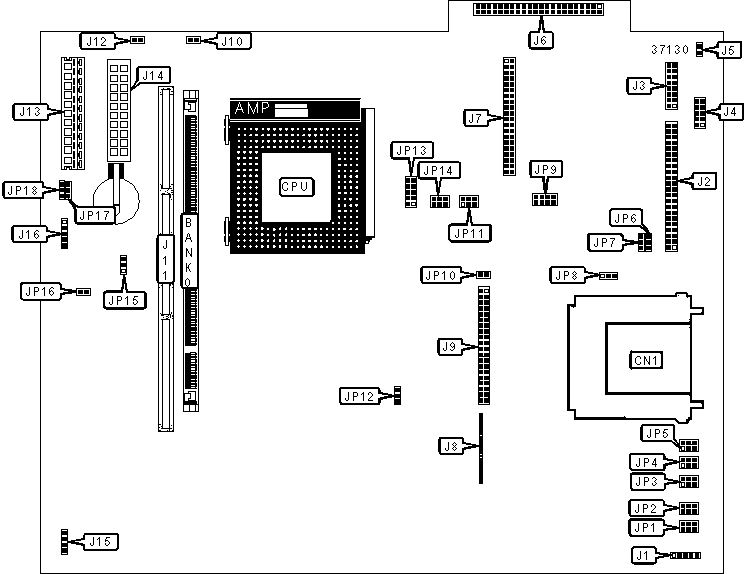

CONNECTIONS |
|||
| Purpose | Location |
Purpose | Location |
| PCMCIA connector | CN1 | CD-ROM connector | J9 |
| IR connector | J1 | CPU fan power | J10 |
| Flat panel display connector 1 | J2 |
PCI/ISA slot | J11 |
| Flat panel display connector 2 | J3 | Fan power | J12 |
| Serial interface | J4 | AT power connector | J13 |
| Touchscreen power connector | J5 | ATX power connector | J14 |
| Scandisk SSD connector | J6 | Speaker | J15 |
| EIDE interface | J7 | Power inverter connector | J16 |
| Floppy drive interface | J8 | Reset switch | JP16 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
| » | Panel video signal level 5V | JP6 |
Pins 1 & 2 closed |
| Panel video signal level 3.3V | JP6 |
Pins 2 & 3 closed |
|
» |
PCI bus clock setting to CPUCLK/2 | JP8 | Pins 1 & 2 closed |
| PCI bus clock setting to 32MHz | JP8 | Pins 2 & 3 closed |
|
» |
Cyrix linear mode disabled | JP10 |
Open |
| Cyrix linear mode enabled | JP10 |
Closed |
|
» |
CMOS memory normal operation | JP12 |
Pins 1 & 2 closed |
| CMOS memory clear | JP12 |
Pins 2 & 3 closed |
|
| » | Watchdog timer activates system reset upon CPU halt | JP15 |
Pins 1 & 2 closed |
| Watchdog timer generates interrupt on IRQ15 upon CPU halt | JP15 |
Pins 2 & 3 closed |
|
| » | Factory configured - do not alter | JP17 |
Reserved |
| » | Factory configured - do not alter | JP18 |
Reserved |
DIMM CONFIGURATION |
|
Size |
Bank 0 |
8MB |
(1) 1M x 64 |
16MB |
(1) 2M x 64 |
32MB |
(1) 4M x 64 |
64MB |
(1) 8M x 64 |
128MB |
(1) 16M x 64 |
CPU BUS SPEED SELECTION |
|||
Speed |
JP11/Pins 1 & 2 | JP11/Pins 3 & 4 | JP11/Pins 5 & 6 |
50MHz |
Closed | Closed | Closed |
| 55MHz | Closed | Closed | Open |
| 60MHz | Open | Closed | Closed |
| 66MHz | Closed | Open | Closed |
| 75MHz | Open | Closed | Open |
CPU MULTIPLIER SELECTION (AM K6) |
|||
Multiplier |
JP14/Pins 1 & 2 | JP14/Pins 3 & 4 | JP14/Pins 5 & 6 |
| 2x | Closed | Open | Open |
| 2.5x | Closed | Closed | Open |
| 3x | Open | Closed | Open |
3.5x |
Open | Open | Open |
| 4x | Closed | Open | Closed |
| 4.5x | Closed | Closed | Closed |
| 5x | Open | Closed | Closed |
| 5.5x | Open | Open | Closed |
CPU MULTIPLIER SELECTION (PENTIUM) |
|||
Multiplier |
JP14/Pins 1 & 2 | JP14/Pins 3 & 4 | JP14/Pins 5 & 6 |
1.5x |
Open | Open | Open |
| 2x | Closed | Open | Open |
| 2.5x | Closed | Closed | Open |
| 3x | Open | Closed | Open |
CPU MULTIPLIER SELECTION (PENTIUM MMX) |
|||
Multiplier |
JP14/Pins 1 & 2 | JP14/Pins 3 & 4 | JP14/Pins 5 & 6 |
| 2x | Closed | Open | Open |
| 2.5x | Closed | Closed | Open |
| 3x | Open | Closed | Open |
3.5x |
Open | Open | Open |
CPU VOLTAGE SELECTION (DUAL) |
|||||
Voltage |
JP13/Pins 1 & 2 | JP13/Pins 3 & 4 | JP13/Pins 5 & 6 | JP13/Pins 7 & 8 | JP13/Pins 9 & 10 |
| None | Open | Open | Open | Open | Open |
| 1.3V | Closed | Open | Open | Open | Open |
| 1.35V | Closed | Open | Open | Open | Closed |
| 1.4V | Closed | Open | Open | Closed | Open |
| 1.45V | Closed | Open | Open | Closed | Closed |
| 1.5V | Closed | Open | Closed | Open | Open |
| 1.55V | Closed | Open | Closed | Open | Closed |
| 1.6V | Closed | Open | Closed | Closed | Open |
| 1.65V | Closed | Open | Closed | Closed | Closed |
| 1.7V | Closed | Closed | Open | Open | Open |
| 1.75V | Closed | Closed | Open | Open | Closed |
| 1.8V | Closed | Closed | Open | Closed | Open |
| 1.85V | Closed | Closed | Open | Closed | Closed |
| 1.9V | Closed | Closed | Closed | Open | Open |
| 1.95V | Closed | Closed | Closed | Open | Closed |
| 2V | Closed | Closed | Closed | Closed | Open |
| 2.05V | Closed | Closed | Closed | Closed | Closed |
| 2.1V | Open | Open | Open | Open | Closed |
| 2.2V | Open | Open | Open | Closed | Open |
| 2.3V | Open | Open | Open | Closed | Closed |
| 2.4V | Open | Open | Closed | Open | Open |
| 2.5V | Open | Open | Closed | Open | Closed |
| 2.6V | Open | Open | Closed | Closed | Open |
| 2.7V | Open | Open | Closed | Closed | Closed |
| 2.8V | Open | Closed | Open | Open | Open |
| 2.9V | Open | Closed | Open | Open | Closed |
| 3V | Open | Closed | Open | Closed | Open |
| 3.1V | Open | Closed | Open | Closed | Closed |
| 3.2V | Open | Closed | Closed | Open | Open |
| 3.4V | Open | Closed | Closed | Closed | Open |
CPU VOLTAGE SELECTION (SINGLE) |
|||||
Voltage |
JP13/Pins 1 & 2 | JP13/Pins 3 & 4 | JP13/Pins 5 & 6 | JP13/Pins 7 & 8 | JP13/Pins 9 & 10 |
| 3.3V | Open | Closed | Closed | Open | Closed |
| 3.5V | Open | Closed | Closed | Closed | Closed |
PANEL DISPLAY TYPE SELECTION |
||||
Type, Resolution |
JP9/Pins 1 & 2 | JP9/Pins 3 & 4 | JP9/Pins 5 & 6 | JP9/Pins 7 & 8 |
DSTN, 1024 x 768 |
Closed | Closed | Closed | Closed |
TFT, 1280 x 1024 |
Open | Closed | Closed | Closed |
DSTN, 640 x 480 |
Closed | Open | Closed | Closed |
DSTN, 800 x 600 |
Open | Open | Closed | Closed |
Sharp TFT, 640 x 480 |
Closed | Closed | Open | Closed |
18-bit TFT, 640 x 480 |
Open | Closed | Open | Closed |
TFT, 1024 x 768 |
Closed | Open | Open | Closed |
TFT, 800 x 600 |
Open | Open | Open | Closed |
TFT(44K), 800 x 600 |
Closed | Closed | Closed | Open |
TFT, 800 x 600 |
Open | Closed | Closed | Open |
DSTN(44K), 800 x 600 |
Closed | Open | Closed | Open |
DSTN, 800 x 600 |
Open | Open | Closed | Open |
TFT(44K), 1024 x 768 |
Closed | Closed | Open | Open |
DSTN(44K), 1280 x 1024 |
Open | Closed | Open | Open |
TFT(44K), 1024 x 600 |
Closed | Open | Open | Open |
TFT, 1024 x 600 |
Open | Open | Open | Open |
COM 2 PORT SELECTION |
||||
Setting |
JP3 | JP4 | JP5 | |
| » | RS-232 |
Pins 1 & 3, 2 & 4 closed | Pins 1 & 3, 2 & 4 closed | Pins 1 & 2 closed |
RS-422 |
Pins 3 & 5, 4 & 6 closed | Pins 3 & 5, 4 & 6 closed | Pins 3 & 4 closed | |
RS-485 |
Pins 3 & 5, 4 & 6 closed | Pins 3 & 5, 4 & 6 closed | Pins 5 & 6 closed | |
COM 3 VOLTAGE SELECTION |
||
Setting |
JP1 | |
| » | RI |
Pins 5 & 6 closed |
+5V |
Pins 1 & 2 closed | |
+12V |
Pins 3 & 4 closed | |
| Note: It is not recomended to change the default factory setting | ||
COM 4 VOLTAGE SELECTION |
||
Setting |
JP2 | |
| » | RI |
Pins 5 & 6 closed |
+5V |
Pins 1 & 2 closed | |
+12V |
Pins 3 & 4 closed | |
| Note: It is not recomended to change the default factory setting | ||
