ADVANTECH CO., LTD.

PPC-102TB, PPC-102S, PPC-102M

Device Type Mainboard
Processor AM K5/AM K6/Pentium/Pentium MMX
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set SIS
Video Chip Set Chips & Technology
Audio Chip Set ESS
Maximum Onboard Memory 128MB (EDO supported)
Maximum Video Memory 2MB
Maximum Audio Memory Unidentified
Maximum Resolution 640 x 480
Cache 256KB
BIOS Award
Dimensions 342mm x 265mm
I/O Options 8-bit ISA slot, IDE interface, Floppy Drive/IDE interface, serial interfaces (4), Watchdog timer connector

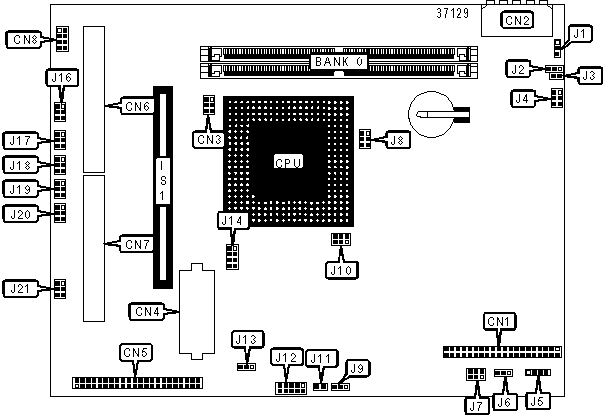

CONNECTIONS

Purpose

Location

Purpose

Location

IDE interface 1 CN1 Auxiliary power CN8
Main power connector

CN2

8-bit ISA slot IS1
Fan power CN3 LCD back light connector J1
Floppy drive/IDE interface 2 connector CN4 VEE control J5
LCD connector CN5 Touchscreen power J11
I/O connector (A) CN6 Touchscreen serial interface J12
I/O connector (B) CN7


USER CONFIGURABLE SETTINGS

Function

Label

Position

»

CMOS memory normal operation

J2

Pins 1 & 2 closed

  CMOS memory clear

J2

Pins 2 & 3 closed

»

Cache linear mode disabled

J3

Open

  Cache linear mode enabled

J3

Closed

» Watchdog timer activates system reset upon CPU halt

J6

Pins 1 & 2 closed

  Watchdog timer generates interrupt on IRQ15 upon CPU halt

J6

Pins 2 & 3 closed

»

Pentium MMX selected J10 Pins 1 & 3, 2 & 4 closed
  Pentium selected J10 Pins 3 & 5, 4 & 6 closed

»

LCD power at 5V J13 Pins 1 & 2 closed
  LCD power at 3.3V J13 Pins 2 & 3 closed


SIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36


CPU SPEED SELECTION (AM K5)

CPU speed

Clock speed

Multiplier

J8 J15

75MHz

50MHz

1.5x

Open 1 & 2, 5 & 6

90MHz

60MHz

1.5x

Open 1 & 2, 3 & 4
100MHz 66MHz 1.5x Open 3 & 4
120MHz 66MHz 2x 5 & 6 3 & 4
133MHz 66MHz 2x 5 & 6 3 & 4
150MHz 60MHz 2.5x 3 & 4, 5 & 6 1 & 2, 3 & 4
166MHz 66MHz 2.5x 3 & 4, 5 & 6 3 & 4
Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K6)

CPU speed

Clock speed

Multiplier

J8 J15
166MHz 66MHz 2.5x 3 & 4, 5 & 6 3 & 4
200MHz 66MHz 3x 3 & 4 3 & 4
233MHz 66MHz 3.5x Open 3 & 4
Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (PENTIUM)

CPU speed

Clock speed

Multiplier

J8 J15

75MHz

50MHz

1.5x

Open 1 & 2, 5 & 6

90MHz

60MHz

1.5x

Open 1 & 2, 3 & 4
100MHz 66MHz 1.5x Open 3 & 4
120MHz 66MHz 2x 5 & 6 3 & 4
133MHz 66MHz 2x 5 & 6 3 & 4
150MHz 60MHz 2.5x 3 & 4, 5 & 6 1 & 2, 3 & 4
166MHz 66MHz 2.5x 3 & 4, 5 & 6 3 & 4
180MHz 66MHz 3x 3 & 4 3 & 4
200MHz 66MHz 3x 3 & 4 3 & 4
Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (PENTIUM MMX)

CPU speed

Clock speed

Multiplier

J8 J15
166MHz 66MHz 2.5x 3 & 4, 5 & 6 3 & 4
200MHz 66MHz 3x 3 & 4 3 & 4

233MHz

66MHz

3.5x

Open 3 & 4
Note: Pins designated should be in the closed position.


PCI SPEED SELECTION

PCI speed

J4



30MHz

Pins 1 & 2 closed


32MHz

Pins 3 & 4, 5 & 6 closed


33.3MHz

Pins 1 & 2, 3 & 4 closed
»

33.3MHz

Open
Note: Default PCI speed is used with system at 66MHz bus, instead of 50MHz.


DOC 2000 MEMORY ADDRESS SELECTION

Address

J7/Pins 1 & 2 J7/Pins 3 & 4 J7/Pins 5 & 6
  Disable Open Open Open
  C8000 Closed Closed Closed
  CC00 Open Closed Closed
» D000 Closed Open Closed
  D400 Open Open Closed
  D800 Closed Closed Open
  DC00 Open Closed Open
  E000 Closed Open Open


CPU VOLTAGE SELECTION (DUAL)

Voltage

J14/Pins 1 & 2 J14/Pins 3 & 4 J14/Pins 5 & 6 J14/Pins 7 & 8
  2.1V Open Open Open Open
  2.2V Closed Open Open Open
  2.3V Open Closed Open Open
  2.4V Closed Closed Open Open
  2.5V Open Open Closed Open
  2.6V Closed Open Closed Open
  2.7V Open Closed Closed Open
» 2.8V Closed Closed Closed Open
  2.9V Open Open Open Closed
  3V Closed Open Open Closed
  3.1V Open Closed Open Closed
  3.2V Closed Closed Open Closed
  3.4V Closed Open Closed Closed
  3.6V Closed Closed Closed Closed


CPU VOLTAGE SELECTION (SINGLE)

Voltage

J14/Pins 1 & 2 J14/Pins 3 & 4 J14/Pins 5 & 6 J14/Pins 7 & 8
  3.3V Open Open Closed Closed
  3.5V Open Closed Closed Closed


COM3/COM4 IRQ SELECTION

Setting

J21
»

COM3 enabled, COM4 enabled

Pins 2 & 4, 3 & 5 closed


COM3 disabled, COM4 disabled

Open


COM3 enabled, COM4 disabled

Pins 2 & 4 closed


COM3 disabled, COM4 enabled

Pins 3 & 5 closed


COM 3 VOLTAGE SELECTION

Setting

J17
»

RI

Pins 5 & 6 closed


+5V

Pins 1 & 2 closed


+12V

Pins 3 & 4 closed


COM 4 VOLTAGE SELECTION

Setting

J16
»

RI

Pins 5 & 6 closed


+5V

Pins 1 & 2 closed


+12V

Pins 3 & 4 closed


COM 2 PORT SELECTION

Setting

J18 J19   J20
»

RS-232

1 & 2 1 & 3, 2 & 4 1 & 3, 2 & 4


RS-422

3 & 4 1 & 3, 2 & 4 1 & 3, 2 & 4


RS-485

5 & 6 1 & 3, 2 & 4 1 & 3, 2 & 4
Note: Pins designated should be in the closed position.
