EMAC, INC.
SBC-554V, SBC-555
| Device Type | Single Board Computer |
| Processor | CX 6X86/IBM 6X86/AM K5/AM K6/Pentium/Pentium MMX |
| Processor Speed | 75/90/100/120/133/150/166/180/200/225/233MHz |
| Chip Set | SIS |
| Video Chip Set | Chips and Technology |
| Maximum Onboard Memory | 128MB (EDO supported) |
| Maximum Video Memory | 2MB |
| Cache | 512KB |
| BIOS | Award |
| Dimensions | 185mm x 122mm |
| I/O Options | Flat panel connector, Floppy drive interface, IDE interface, Inverter connector, IR connector, Parallel interface, Power connector, PS/2 mouse/AT keyboard port, Serial interface, Serial port, Solid-state disk socket, USB interface, VGA port |

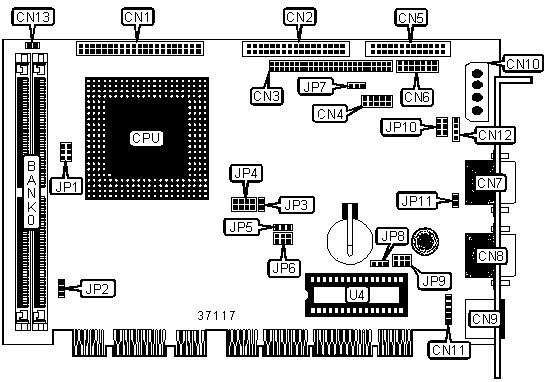

CONNECTIONS |
|||
| Purpose | Location |
Purpose | Location |
| IDE interface | CN1 | PS/2 mouse/AT keyboard port | CN9 |
| Floppy drive interface | CN2 | Power connector | CN10 |
| Flat panel connector | CN3 |
Inverter connector | CN11 |
| USB interface | CN4 |
IR connector (optional) | CN12 |
| Parallel interface | CN5 | IDE interface LED | CN13 |
| Serial interface | CN6 | Reset switch | JP11 |
| Serial port | CN7 | Solid-state disk socket (DOC) | U4 |
| VGA port | CN8 | ||
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
| » | DRAM voltage select 5V | JP2 | Pins 1 & 2 closed |
| DRAM voltage select 3.3V | JP2 | Pins 2 & 3 closed | |
| » | CPU I/O voltage select 3.3V | JP3 | Closed |
| CPU I/O voltage select 3.5V | JP3 | Open | |
| » | PCI clock select synchronous mode (25/30/33MHz) | JP5 | Pins 2 & 3 closed |
| PCI clock select asynchronous mode (33MHz) | JP5 | Pins 1 & 2 closed | |
| » | Flat panel voltage select 5V | JP7 |
Pins 1 & 2 closed |
| Flat panel voltage select 3.3V | JP7 |
Pins 2 & 3 closed |
|
» |
CMOS memory normal operation | JP8 |
Pins 1 & 2 closed |
| CMOS memory clear | JP8 |
Pins 2 & 3 closed |
|
| Note: Synchronous
PCI clock is equal to half of the CPU external clock. Asynchronous PCI clock is fixed at
33MHz. Note: Pin 1 locations of JP3, JP5, JP7 and JP8 are unidentified. |
|||
SIMM CONFIGURATION |
|
Size |
Bank 0 |
8MB |
(2) 1M x 32 |
16MB |
(2) 2M x 32 |
32MB |
(2) 4M x 32 |
64MB |
(2) 8M x 32 |
128MB |
(2) 16M x 32 |
| Note: Board supports EDO memory. | |
CPU SPEED SELECTION (CX 6X86) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 120MHz | 60MHz | 2.0x | Open | Open | Closed | Open | Closed | Closed |
| 133MHz | 66MHz | 2.0x | Open | Open | Closed | Closed | Open | Closed |
| 150MHz | 60MHz | 2.0x | Open | Open | Closed | Open | Closed | Closed |
| 166MHz | 66MHz | 2.0x | Open | Open | Closed | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU SPEED SELECTION (IBM 6X86) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 120MHz | 60MHz | 2.0x | Open | Open | Closed | Open | Closed | Closed |
| 133MHz | 66MHz | 2.0x | Open | Open | Closed | Closed | Open | Closed |
| 150MHz | 60MHz | 2.0x | Open | Open | Closed | Open | Closed | Closed |
| 166MHz | 66MHz | 2.0x | Open | Open | Closed | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU SPEED SELECTION (AM K5) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 75MHz | 50MHz | 1.5x | Open | Open | Open | Closed | Closed | Closed |
| 100MHz | 66MHz | 1.5x | Open | Open | Open | Closed | Open | Closed |
| 120MHz | 60MHz | 1.5x | Open | Open | Open | Open | Closed | Closed |
| 133MHz | 66MHz | 1.5x | Open | Open | Open | Closed | Open | Closed |
| 150MHz | 60MHz | 2.5x | Open | Closed | Closed | Open | Closed | Closed |
| 166MHz | 66MHz | 2.5x | Open | Closed | Closed | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU SPEED SELECTION (AM K6) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 166MHz | 66MHz | 2.5x | Open | Closed | Closed | Closed | Open | Closed |
| 200MHz | 66MHz | 3.0x | Open | Closed | Open | Closed | Open | Closed |
| 233MHz | 60MHz | 3.5x | Open | Open | Open | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU SPEED SELECTION (PENTIUM) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 75MHz | 50MHz | 1.5x | Open | Open | Open | Closed | Closed | Closed |
| 90MHz | 60MHz | 1.5x | Open | Open | Open | Open | Closed | Closed |
| 100MHz | 66MHz | 1.5x | Open | Open | Open | Closed | Open | Closed |
| 120MHz | 60MHz | 2.0x | Open | Open | Closed | Open | Closed | Closed |
| 133MHz | 66MHz | 2.0x | Open | Open | Closed | Closed | Open | Closed |
| 150MHz | 60MHz | 2.5x | Open | Closed | Closed | Open | Closed | Closed |
| 166MHz | 66MHz | 2.5x | Open | Closed | Closed | Closed | Open | Closed |
| 180MHz | 60MHz | 3.0x | Open | Closed | Open | Open | Closed | Closed |
| 200MHz | 66MHz | 3.0x | Open | Closed | Open | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU SPEED SELECTION (PENTIUM MMX) |
||||||||
CPU Speed |
Clock Speed |
Multiplier |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 | JP1/Pins 5 & 6 | JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/Pins 5 & 6 |
| 166MHz | 66MHz | 2.5x | Open | Closed | Closed | Closed | Open | Closed |
| 200MHz | 66MHz | 3.0x | Open | Closed | Open | Closed | Open | Closed |
| 233MHz | 60MHz | 3.5x | Open | Open | Open | Closed | Open | Closed |
Note: Pin 1 locations of JP1 & JP6 are unidentified. |
||||||||
CPU VOLTAGE SELECTION |
|||||
Voltage |
JP4/Pins 1 & 2 |
JP4/Pins 3 & 4 | JP4/Pins 5 & 6 | JP4/Pins 7 & 8 | |
|
2.0V |
Open |
Open | Open | Open |
|
2.1V |
Closed |
Open | Open | Open |
| 2.2V | Open | Closed | Open | Open | |
| 2.3V | Closed | Closed | Open | Open | |
| 2.4V | Open | Open | Closed | Open | |
| 2.5V | Closed | Open | Closed | Open | |
| 2.6V | Open | Closed | Closed | Open | |
| 2.7V | Closed | Closed | Closed | Open | |
| » | 2.8V | Open | Open | Open | Closed |
| 2.9V | Closed | Open | Open | Closed | |
| 3.0V | Open | Closed | Open | Closed | |
| 3.1V | Closed | Closed | Open | Closed | |
| 3.2V | Open | Open | Closed | Closed | |
| 3.3V | Open | Closed | Closed | Closed | |
| 3.4V | Closed | Closed | Closed | Closed | |
Note: Pin 1 location of JP4 is unidentified. |
|||||
SOLID-STATE DISK (DOC) ADDRESS SELECTION |
||||
Address |
JP9/Pins 1 & 2 |
JP9/Pins 3 & 4 | JP9/Pins 5 & 6 | |
CC000 |
Open |
Open | Open | |
D0000 |
Open |
Open | Closed | |
| D4000 | Open | Closed | Open | |
| » | D8000 | Open | Closed | Closed |
| DC000 | Closed | Open | Open | |
Note: Pin 1 location of JP9 is unidentified. |
||||
SERIAL INTERFACE 2 SELECTION |
||||
Setting |
JP10/Pins 1 & 2 |
JP10/Pins 3 & 4 |
JP10/Pins 5 & 6 |
|
| » | RS-232 |
Closed | Open | Open |
RS-422 |
Open | Closed | Open | |
RS-485 |
Open | Open | Closed | |
Note: Pin 1 location of JP10 is unidentified. |
||||
MISCELLANEOUS TECHNICAL NOTES |
The SBC-554V board utilizes a PISA bus whereas the SBC-555 board utilizes an ISA bus. |
