OCEAN INFORMATION SYSTEMS, INC.
RHINO 18
Device Type | Mainboard |
Processor | CX 6X86/IBM 6X86/CX 6X86MX/AM K5/AM K6/Pentium/Pentium MMX |
Processor Speed | 75/90/100/120/133/150/166/180/200/233MHz |
Chip Set | VIA |
Maximum Onboard Memory | 256MB (EDO & SDRAM supported) |
Cache | 256/512KB |
BIOS | Award |
Dimensions | 216mm x 236mm |
I/O Options | 32-bit PCI slots (4), 16-bit ISA slots (3), floppy drive interface, green PC connector, IDE interfaces (2), AT Keyboard port, parallel port, PS/2 mouse port, serial ports (2), USB interface, ATX power connector, AT power connector |

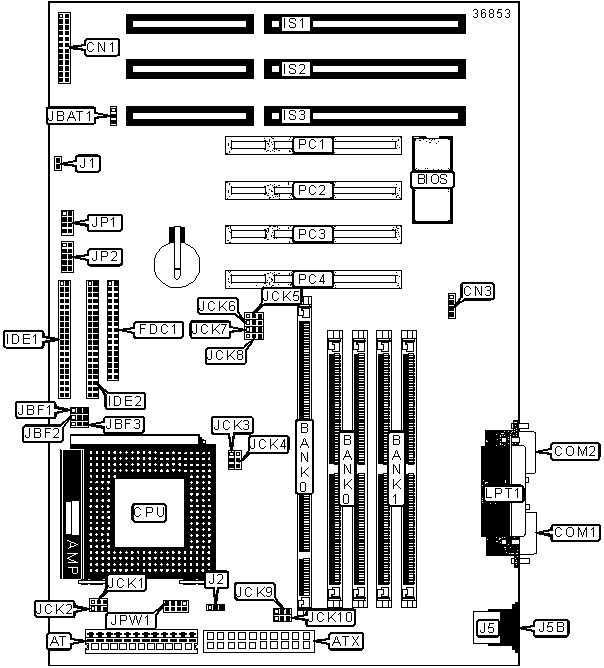

CONNECTIONS |
|||
Purpose | Location |
Purpose | Location |
AT power connector | AT | Floppy drive interface | FDC1 |
ATX power connector | ATX | IDE interface 1 | IDE1 |
Power LED & keylock | CN1/Pins 1, 3, 5, 7 & 9 | IDE interface 2 | IDE2 |
Speaker | CN1/Pins 13, 15, 17 & 19 | 16-bit ISA slots | IS1 - IS3 |
Reset switch | CN1/Pins 18 & 20 | Power switch | J1 |
Green PC connector | CN1/Pins 10 & 12 | PS/2 mouse port | J5 |
IDE interface LED | CN1/Pins 23 & 24 | AT keyboard port | J5B |
Unidentified | CN3 | USB interface | JP1 |
Serial port 1 | COM1 | Parallel port | LPT1 |
Serial port 2 | COM2 | 32-bit PCI slots | PC1 - PC4 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
Factory configured - do not alter | J2 |
Unidentified |
» |
CMOS memory normal operation | JBAT1 |
Pins 1 & 2 closed |
CMOS memory clear | JBAT1 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter | JCK8 |
Unidentified |
» |
Factory configured - do not alter | JP2 |
Unidentified |
SIMM CONFIGURATION |
||
Size |
Bank 0 |
Bank 1 |
8MB |
(2) 1M x 36 |
None |
16MB |
(2) 2M x 36 |
None |
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
32MB |
(2) 4M x 36 |
None |
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
64MB |
(2) 8M x 36 |
None |
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
Note: Board supports EDO memory. |
DIMM CONFIGURATION |
|
Size |
Bank 0 |
8MB |
(1) 1M x 64 |
16MB |
(1) 2M x 64 |
32MB |
(1) 4M x 64 |
64MB |
(1) 8M x 64 |
128MB |
(1) 16M x 64 |
Note: Board supports EDO & SDRAM memory. |
DIMM/SIMM VOLTAGE CONFIGURATION |
|||
Voltage |
JCK9 | JCK10 | |
» | 3.3V | Pins 1 & 2 closed | Pins 1 & 2 closed |
5V | Pins 2 & 3 closed | Pins 2 & 3 closed |
CPU SPEED SELECTION (CX 6X86) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
120MHz |
50MHz |
2x |
Open | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
133MHz |
55MHz |
2x |
Open | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
150MHz |
60MHz |
2x |
Open | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
166MHz |
66MHz |
2x |
Open | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
200MHz |
75MHz |
2x |
Open | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX 6X86MX) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
166MHz |
60MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
200MHz |
66MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
233MHz |
75MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
200MHz |
75MHz |
2x |
Open | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
75MHz |
50MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
90MHz |
60MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
100MHz |
66MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
120MHz |
60MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
133MHz |
66MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
150MHz |
60MHz |
2.5x |
Open | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
166MHz |
66MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
166MHz |
66MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
200MHz |
66MHz |
3x |
Open | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
233MHz |
66MHz |
3.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
75MHz |
50MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
90MHz |
60MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
100MHz |
66MHz |
1.5x |
Open | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
120MHz |
60MHz |
2x |
Open | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
133MHz |
66MHz |
2x |
Open | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
150MHz |
60MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
166MHz |
66MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
180MHz |
60MHz |
3x |
Open | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
200MHz |
66MHz |
3x |
Open | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM MMX) |
||||||||
CPU speed |
Clock speed |
Multiplier |
JBF1 | JBF2 | JBF3 | JCK5 | JCK6 | JCK7 |
166MHz |
66MHz |
2.5x |
Open | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
200MHz |
66MHz |
3x |
Open | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU VOLTAGE SELECTION (DUAL) |
|||||
Voltage |
JCK1 | JCK2 | JCK3 | JCK4 | JPW1 |
2.5V | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | Open |
2.8V | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 9 & 10 |
2.9V | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 7 & 8 |
3.2V | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 5 & 6 |
Note: Pins designated should be in the closed postion. |
CPU VOLTAGE SELECTION (SINGLE) |
||||||
Voltage |
JCK1 | JCK2 | JCK3 | JCK4 | JPW1 | |
» | 3.3V | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 3 & 4 |
3.5V | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | |
Note: Pins designated should be in the closed postion. |
