SUPER MICRO

P6DGH

Device Type Mainboard
Processor Pentium II (2)
Processor Speed 233/266/300/333/350/366/400/450MHz
Chip Set Intel 440GX
Maximum Onboard Memory 2GB (EDO & SDRAM supported)
Cache 256/512KB
BIOS AMI
Dimensions 335mm x 310mm
I/O Options 32-bit PCI slots (9), 16-bit ISA slots (2), floppy drive interface, IDE interfaces (2), Ultra SCSI interface, Ultra-2 SCSI interfaces (2), parallel interface, PS/2 mouse interface, serial interfaces (2), IR connector, USB interfaces (2), ATX power connector, AGP slot, RAID slot, Wake-on-LAN connector, SB-link connector, i960 serial interface

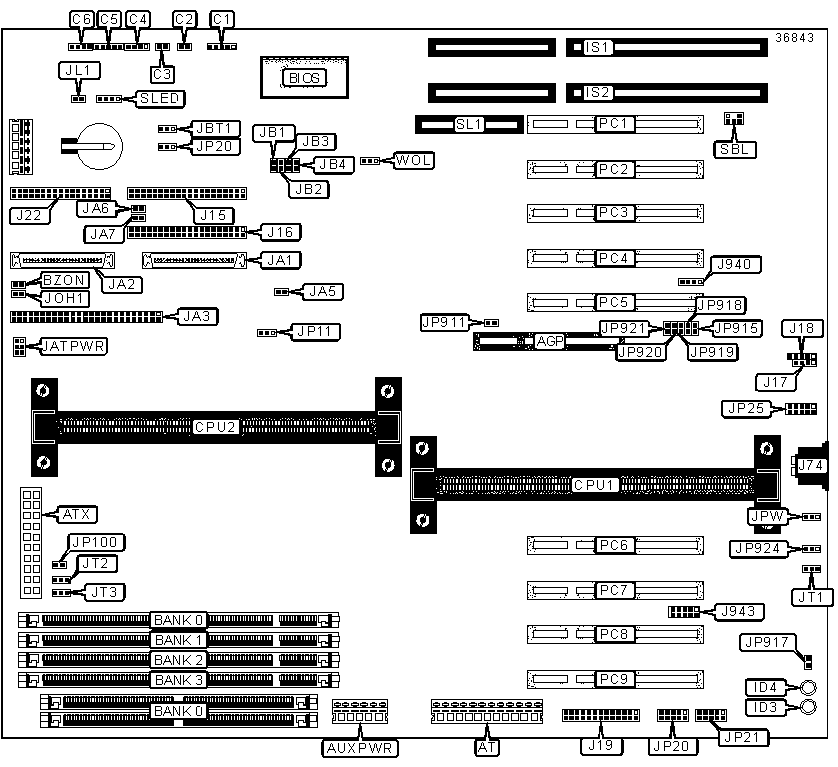

CONNECTIONS

Purpose

Location

Purpose

Location

AGP slot AGP I2C connector J940
AT power connector AT i960 Serial interface J943
ATX power connector ATX Ultra-2 SCSI connector 1 JA1
Auxillary power connector AUXPWR Ultra-2 SCSI connector 2 JA2
IR connector C1 Ultra SCSI connector JA3
Power switch C2 Chassis intrusion connector JL1
Reset switch C3 Overheat LED JOH1
IDE interface LED C4 Serial interface 1 JP20
Power LED & keylock C5 Serial interface 2 JP21
PC speaker C6 PS/2 mouse interface JP25
16-bit ISA slots IS1 - IS2 CPU fan power 1 JT1
IDE interface 1 J15 CPU fan power 2 JT2
IDE interface 2 J16 Overheat fan power/sensor JT3
USB interface 1 J17 32-bit PCI slots PC1 - PC9
USB interface 2 J18 SB-link connector SBL
Parallel interface J19 RAID slot SL1
Floppy drive interface J22 SCSI LED SLED
AT keyboard port J74 Wake-on-LAN connector WOL


USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Enable on board buzzer BZON Closed
  Disable on board buzzer BZON Open
» Enable termination on Ultra-2 SCSI interface 1 JA5 Closed



Disable termination on Ultra-2 SCSI interface 1

JA5

Open

»  Enable low byte termination on Ultra-2 SCSI interface 2

JA6

Closed

  Disable low byte termination on Ultra-2 SCSI interface 2

JA6

Open

» Enable high byte termination on Ultra SCSI interface

JA7

Closed

  Disable high byte termination on Ultra SCSI interface

JA7

Open

»

CMOS memory normal operation

JBT1

Pins 1 & 2 closed

  CMOS memory clear

JBT1

Pins 2 & 3 closed

»  Power off after AC power recovery

JP20

Pins 2 & 3 closed
  Power on after AC power recovery

JP20

Pins 1 & 2 closed

»

Enable internal secondary arbiter for i960 interface

JP911

Open

  Disable internal secondary arbiter for i960 interface

JP911

Closed

» Enable I/O IRZ for i960 interface

JP917

Closed

  Enable external debugging mode

JP917

Open

» Enable i960 flash mode JP924

Pins 1 & 2 closed

  Disable i960 flash mode JP924 Pins 2 & 3 closed

»

Factory configured - do not alter

JPW

Unidentified


SIMM CONFIGURATION

Size

Bank 0

8MB

(2) 1M x 36

16MB

(2) 2M x 36

32MB

(2) 4M x 36

64MB

(2) 8M x 36

Note:  SIMM memory is used only by the I2O architecture.


DIMM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

16MB

(1) 2M x 64

None

None

None

32MB

(1) 2M x 64

(1) 2M x 64

None

None

32MB

(1) 4M x 64

None

None

None

48MB

(1) 2M x 64

(1) 2M x 64

(1) 2M x 64

None

64MB

(1) 2M x 64

(1) 2M x 64

(1) 2M x 64

(1) 2M x 64

64MB

(1) 4M x 64

(1) 4M x 64

None

None

64MB

(1) 8M x 64

None

None

None

96MB

(1) 4M x 64

(1) 4M x 64

(1) 4M x 64

None

96MB

(1) 4M x 64

(1) 4M x 64

(1) 2M x 64

(1) 2M x 64

128MB

(1) 4M x 64

(1) 4M x 64

(1) 4M x 64

(1) 4M x 64

128MB

(1) 8M x 64

(1) 8M x 64

None

None

128MB

(1) 16M x 64

None

None

None

160MB

(1) 8M x 64

(1) 8M x 64

(1) 2M x 64

(1) 2M x 64

192MB

(1) 8M x 64

(1) 8M x 64

(1) 8M x 64

None

192MB

(1) 8M x 64

(1) 8M x 64

(1) 4M x 64

(1) 4M x 64

256MB

(1) 8M x 64

(1) 8M x 64

(1) 8M x 64

(1) 8M x 64

256MB

(1) 16M x 64

(1) 16M x 64

None

None

256MB

(1) 32M x 64

None

None

None

288MB

(1) 16M x 64

(1) 16M x 64

(1) 2M x 64

(1) 2M x 64

320MB

(1) 16M x 64

(1) 16M x 64

(1) 4M x 64

(1) 4M x 64

384MB

(1) 16M x 64

(1) 16M x 64

(1) 16M x 64

None

384MB

(1) 16M x 64

(1) 16M x 64

(1) 8M x 64

(1) 8M x 64

512MB

(1) 16M x 64

(1) 16M x 64

(1) 16M x 64

(1) 16M x 64

512MB

(1) 32M x 64

(1) 32M x 64

None

None

512MB*

(1) 64M x 64

None

None

None

544MB

(1) 32M x 64

(1) 32M x 64

(1) 2M x 64

(1) 2M x 64

576MB

(1) 32M x 64

(1) 32M x 64

(1) 4M x 64

(1) 4M x 64

640MB

(1) 32M x 64

(1) 32M x 64

(1) 8M x 64

(1) 8M x 64

768MB

(1) 32M x 64

(1) 32M x 64

(1) 32M x 64

None

768MB

(1) 32M x 64

(1) 32M x 64

(1) 16M x 64

(1) 16M x 64

1024MB

(1) 32M x 64

(1) 32M x 64

(1) 32M x 64

(1) 32M x 64

1024MB*

(1) 64M x 64

(1) 64M x 64

None

None

1056MB*

(1) 64M x 64

(1) 64M x 64

(1) 2M x 64

(1) 2M x 64

1088MB*

(1) 64M x 64

(1) 64M x 64

(1) 4M x 64

(1) 4M x 64

1152MB*

(1) 64M x 64

(1) 64M x 64

(1) 8M x 64

(1) 8M x 64

1280MB*

(1) 64M x 64

(1) 64M x 64

(1) 16M x 64

(1) 16M x 64

1536MB*

(1) 64M x 64

(1) 64M x 64

(1) 32M x 64

(1) 32M x 64

1536MB*

(1) 64M x 64

(1) 64M x 64

(1) 64M x 64

None

2048MB*

(1) 64M x 64

(1) 64M x 64

(1) 64M x 64

(1) 64M x 64

Note:  Board supports EDO & SDRAM memory. Maximum registered SDRAM/EDO is 2GB.  Maximum unbuffered SDRAM is 1GB.
*Note:  Memory configuration requires registered SDRAM/EDO.


i960 MODE SELECTION

Setting

JP915 JP918 JP919 JP920 JP921
» Mode 0   Open Closed Closed Open Closed
  Mode 3 Open Open Open Open Closed


CACHE CONFIGURATION

Note:  256KB/512KB cache is located on the Pentium II CPUs.


AT/ATX POWER MODE SELECTION

Setting

JATPWR JP100
AT Pins 1 & 2, 3 & 4, 5 & 6 closed Open
ATX Open Closed


CPU MULTIPLIER SELECTION

Setting

JB1 JB2 JB3 JB4

3x

Closed Open Closed Closed

3.5x

Open Open Closed Closed

4x

Closed Closed Open Closed

4.5x

Open Closed Open Closed

5x

Closed Open Open Closed

5.5x

Open Open Open Closed

6x

Closed Closed Closed Open


CPU BUS SPEED SELECTION

Speed

JP11

Auto

Pins 1 & 2 closed

66MHz

Pins 2 & 3 closed
100MHz Open
