RAD DATA COMMUNICATIONS, INC.
MME/V.35, MME/V.35/P
|
Card Type |
Modem eliminator |
|
Chipset |
Unidentified |
|
Transfer Rate |
56/64Kbps |
|
Data Bus |
V.35 serial |
|

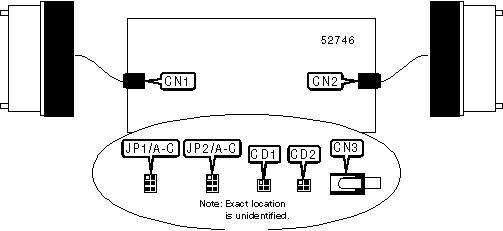

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
V.35 serial port 1 |
CN1 |
DC power in (MME/V.35/P only) |
CN3 |
|
V.35 serial port 2 |
CN2 |
||
|
USER CONFIGURABLE SETTINGS |
|||
|
Setting |
Label |
Position |
|
| » |
Serial port 1 CD signal forced high |
CD1 |
Pins 1 & 2 closed |
|
Serial port 1 CD signal follows RTS |
CD1 |
Pins 3 & 4 closed |
|
| » |
Serial port 2 CD signal forced high |
CD2 |
Pins 1 & 2 closed |
|
Serial port 2 CD signal follows RTS |
CD2 |
Pins 3 & 4 closed |
|
|
SERIAL PORT 1 RTS TO CTS DELAY |
||||
|
56Kbps Delay |
64Kbps Delay |
JP1/A |
JP1/B |
JP1/C |
|
0 mS |
0 mS |
Closed |
Open |
Open |
|
7 mS |
8 mS |
Open |
Closed |
Open |
|
64 mS |
73 mS |
Open |
Open |
Closed |
|
SERIAL PORT 2 RTS TO CTS DELAY |
||||
|
56Kbps Delay |
64Kbps Delay |
JP2/A |
JP2/B |
JP2/C |
|
0 mS |
0 mS |
Closed |
Open |
Open |
|
7 mS |
8 mS |
Open |
Closed |
Open |
|
64 mS |
73 mS |
Open |
Open |
Closed |
