US ROBOTICS, INC.
SPORTSTER ISDN 128K (U-INTERFACE)
| Card Type | ISDN TA |
| Chip Set | Unidentified |
| Transfer Rate | 64Kbps x 2 |
| Data Bus | 16-bit ISA |
| ISDN Protocol | Unidentified |
| Switch Type | 5ESS, DMS-100, NI-1 |

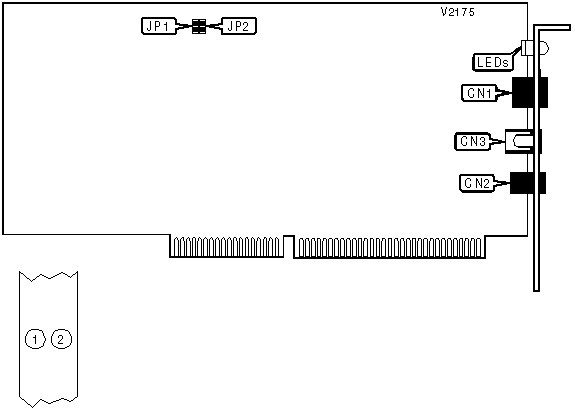

CONNECTIONS |
|||
Function |
Label |
Function |
Label |
| ISDN U-interface out | CN1 |
DC power | CN3 |
| Handset in | CN2 |
||
BASE I/O ADDRESS |
|||
Setting |
JP1 |
JP2 |
|
| » | 300h |
Open |
Open |
320h |
Closed |
Open |
|
340h |
Open |
Closed |
|
MISCELLANEOUS TECHNICAL NOTE |
| The functions of the LEDs are unidentified. |
