YAMAHA CORPORATION
CDR401T
|
Device Type |
Internal CD-ROM |
|
Interface |
ATAPI/IDE |
|
Spin Rate (Read/Write) |
6x/4x |
|
Formats Supported Read |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|
Formats Supported Write |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|

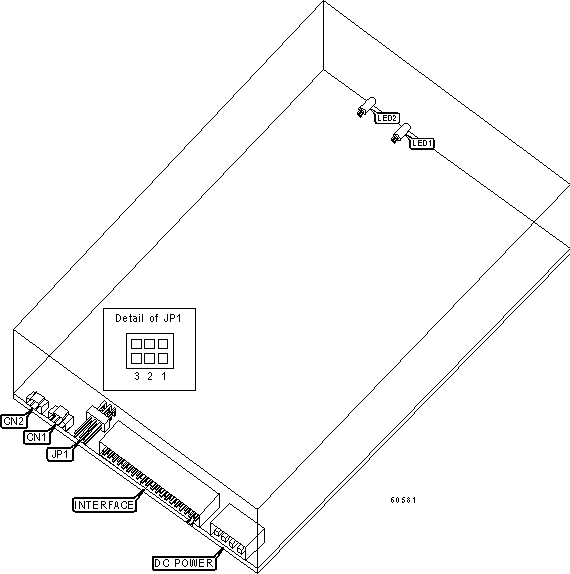

View |
Top |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Audio out ( 4 pin ) |
CN1 |
Reserved |
CN2 |
|
DRIVE CONFIGURATION |
|||
|
Setting |
JP1/1 |
JP1/2 |
JP1/3 |
|
Single drive only |
Closed |
Open |
Open |
|
Drive is master in two drive system |
Closed |
Open |
Open |
|
Drive is slave in two drive system |
Open |
Closed |
Open |
|
Master/slave determined by cable select |
Open |
Open |
Closed |
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Orange |
On |
Ready (no disc) |
|
LED1 |
Orange |
Blinking |
Inserting disc |
|
LED1 |
Green |
Blinking |
Ejecting disc |
|
LED1 |
Green |
On |
Ready (disc inserted) |
|
LED1 |
Green |
On |
Seeking |
|
LED1 |
Green |
On |
Preparing to write |
|
LED1 |
Green |
On |
Writing |
|
LED1 |
Green |
On |
Writing (test mode) |
|
LED1 |
Green |
On |
Playback |
|
LED1 |
Orange |
Blinking |
Error occurred |
|
LED2 |
Green |
Blinking |
Seeking |
|
LED2 |
Orange |
Blinking |
Preparing to write |
|
LED2 |
Orange |
On |
Writing |
|
LED2 |
Orange |
Blinking |
Writing (test mode) |
|
LED2 |
Green |
On |
Playback |
