YAMAHA CORPORATION
CDR400TX
|
Device Type |
External CD-ROM |
|
Interface |
SCSI-2 |
|
Spin Rate (Read/Write) |
6x/4x |
|
Formats Supported Read |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|
Formats Supported Write |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|
View |
Top |
|

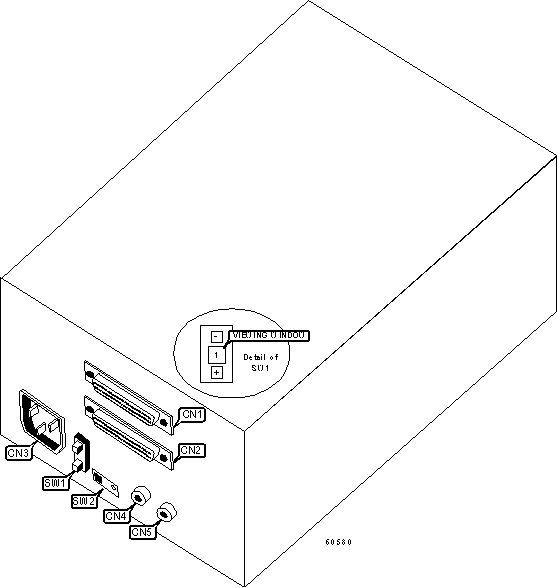

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
SCSI-2 connector |
CN1 |
Audio out ( left ) |
CN4 |
|
SCSI-2 connector |
CN2 |
Audio out ( right ) |
CN5 |
|
Power connector |
CN3 |
||
|
DRIVE SELECT ID |
||
|
Drive ID |
SW1 |
|
|
0 |
0 |
|
| » |
1 |
1 |
|
2 |
2 |
|
|
3 |
3 |
|
|
4 |
4 |
|
|
5 |
5 |
|
|
6 |
6 |
|
|
7 |
7 |
|
|
Note: Be sure to power off the drive before setting the SCSI ID number |
||
|
TERMINATION SETTING |
|
|
Setting |
SW2 |
|
Termination On |
On |
|
Termination Off |
Off |
|

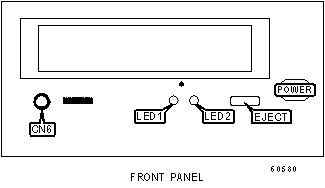

CONNECTIONS |
|
|
Function |
Label |
|
Headphone jack |
CN6 |
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Orange |
On |
Ready (no disc) |
|
LED1 |
Orange |
Blinking |
Inserting disc |
|
LED1 |
Green |
Blinking |
Ejecting disc |
|
LED1 |
Green |
On |
Ready (disc inserted) |
|
LED1 |
Green |
On |
Seeking |
|
LED1 |
Green |
On |
Preparing to write |
|
LED1 |
Green |
On |
Writing |
|
LED1 |
Green |
On |
Writing (test mode) |
|
LED1 |
Green |
On |
Playback |
|
LED1 |
Orange |
Blinking |
Error occurred |
|
LED2 |
Green |
Blinking |
Seeking |
|
LED2 |
Orange |
Blinking |
Preparing to write |
|
LED2 |
Orange |
On |
Writing |
|
LED2 |
Orange |
Blinking |
Writing (test mode) |
|
LED2 |
Green |
On |
Playback |
