YAMAHA CORPORATION
CDR400C
|
Device Type |
Internal CD-ROM |
|
Interface |
SCSI-2 |
|
Spin Rate (Read/Write) |
6x/4x |
|
Formats Supported Read |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|
Formats Supported Write |
CD-ROM, CD-ROM XA, CD-I, CD-DA, CD-Bridge, CD-Extra, Video CD, CD-R |
|

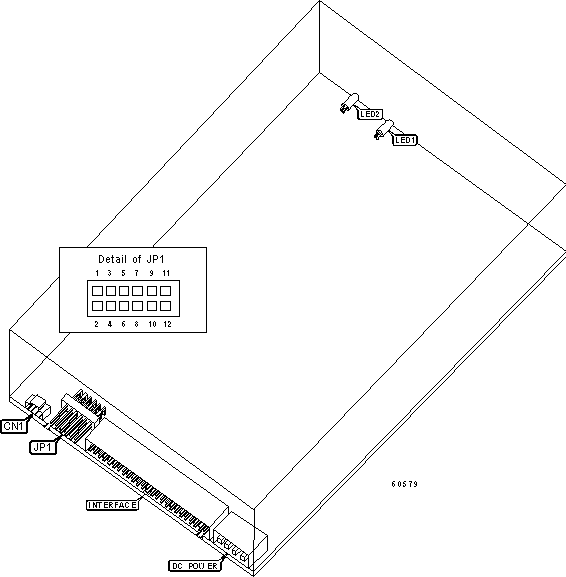

View |
Top |
|
CONNECTIONS |
|
|
Function |
Label |
|
Audio Out |
CN1 |
|
USER CONFIGURATION SETTING |
|||
|
Setting |
Label |
Position |
|
| » |
Parity check enabled |
JP1 |
Pins 7 & 8 Closed |
|
Parity check disabled |
JP1 |
Pins 7 & 8 Open |
|
|
Termination on |
JP1 |
Pins 9 & 10 Closed |
|
|
Termination off |
JP1 |
Pins 9 & 10 Open |
|
|
Block size on (for workstations) |
JP1 |
Pins 11 & 12 Closed |
|
| » |
Block size off (for workstations) |
JP1 |
Pins 11 & 12 Open |
|
DRIVE SELECT ID |
|||
|
Drive ID |
JP1/1&2 |
JP1/3&4 |
JP1/5&6 |
|
0 |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed |
|
5 |
Closed |
Open |
Closed |
|
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed |
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Orange |
On |
Ready (no disc) |
|
LED1 |
Orange |
Blinking |
Inserting disc |
|
LED1 |
Green |
Blinking |
Ejecting disc |
|
LED1 |
Green |
On |
Ready (disc inserted) |
|
LED1 |
Green |
On |
Seeking |
|
LED1 |
Green |
On |
Preparing to write |
|
LED1 |
Green |
On |
Writing |
|
LED1 |
Green |
On |
Writing (test mode) |
|
LED1 |
Green |
On |
Playback |
|
LED1 |
Orange |
Blinking |
Error occurred |
|
LED2 |
Green |
Blinking |
Seeking |
|
LED2 |
Orange |
Blinking |
Preparing to write |
|
LED2 |
Orange |
On |
Writing |
|
LED2 |
Orange |
Blinking |
Writing (test mode) |
|
LED2 |
Green |
On |
Playback |
