PHILIPS CONSUMER ELECTRONICS, CO.
CDD3610
|
Device Type |
Internal CD-ROM |
|
Interface |
ATAPI (E-IDE) |
|
Spin Rate (Read/Write) |
6x/2x |
|
Formats Supported Read |
CD-ROM(XA), CD-Bridge, Multi-Session, CD-I, Video CD, CD-digital audio, CD-R, CD-RW |
|
Formats Supported Write |
CD-R, CD-RW |
|

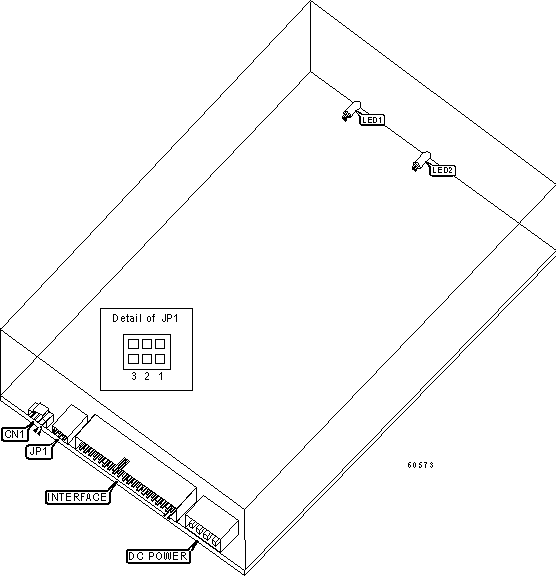

View |
Top |
|
CONNECTIONS |
|
|
Function |
Label |
|
Audio out |
CN1 |
|
DRIVE CONFIGURATION |
||||
|
Setting |
JP1/1 |
JP1/2 |
JP1/3 |
|
| » |
Drive is master in a two drive system |
Closed |
Open |
Open |
|
Drive is slave in a two drive system |
Open |
Closed |
Open |
|
|
Master/slave determined by cable select |
Open |
Open |
Closed |
|
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Disk is present |
|
LED1 |
Green |
Blinking |
Data being read from disc |
|
LED1 |
Green |
Blinking (asymmetrically) |
Data being written to disc |
|
LED1 |
Green |
Blinking (symmetrically) |
Starting up a disc |
|
LED1 |
Red |
On |
Error |
|
LED2 |
Orange |
On |
Writing |
|
LED2 |
Orange |
Blinking |
Write emulation |
|
DIAGNOSTIC LED(S) - DURING SELFTEST |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red/green/orange |
Flash |
LED test |
|
LED1 |
Green/orange |
Blinking |
Individual test passed |
|
LED1 |
Red |
Blinking |
Individual test failed |
|
LED2 |
Orange |
Blinking |
LED test |
|
DIAGNOSTIC LED(S) - FINAL SELFTEST RESULTS |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green/orange |
Blinking |
Passed |
|
LED1 |
Red |
On |
Failed |
