IBM CORPORATION
OPTIONS 6X DVD-ROM INTERNAL IDE
|
Device Type |
Internal CD-ROM |
|
Interface |
ATAPI |
|
Spin Rate (Read) |
24x |
|
Formats Supported Read |
DVD-ROM, Video CD, Audio CD, CD-XA, CD-ROM |
|

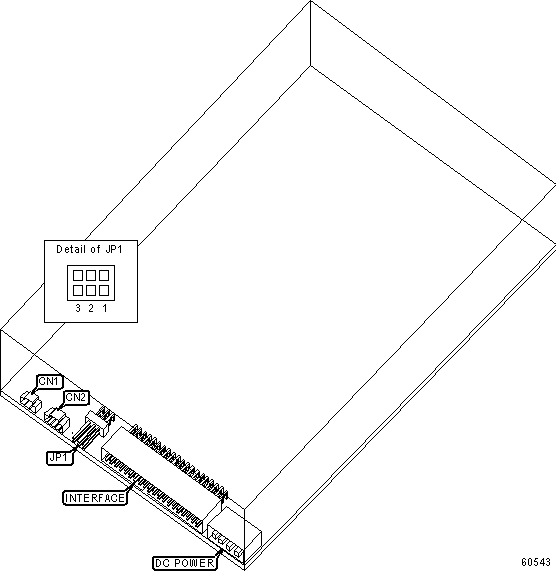

View |
Top |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Reserved |
CN1 |
Analog audio out |
CN2 |
|
ATAPI MASTER/SLAVE |
|||
|
Setting |
JP1/3 |
JP1/2 |
JP1/1 |
|
Single drive only |
Open |
Open |
Closed |
|
Master in two drive system |
Open |
Open |
Closed |
|
Slave in two drive system |
Open |
Closed |
Open |
|
Master/slave determined by cable select |
Closed |
Open |
Open |
