COMPAQ COMPUTER CORPORATION
CD-ROM IDE
|
Device Type |
Internal CD-ROM |
|
Interface |
ATAPI |
|
Spin Rate (Read) |
24x |
|
Formats Supported Read |
CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode 2), Photo-CD |
|

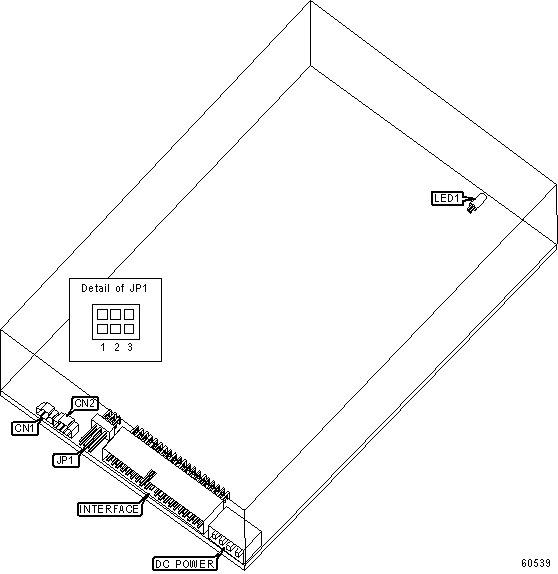

View |
Top |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Digital audio line out |
CN1 |
Analog audio out |
CN1 |
|
ATAPI MASTER/SLAVE |
|||
|
Setting |
JP1/1 |
JP1/2 |
JP1/3 |
|
Single drive only |
Open |
Open |
Closed |
|
Master in two drive system |
Open |
Open |
Closed |
|
Slave in two drive system |
Open |
Closed |
Open |
|
Master/slave determined by cable select |
Closed |
Open |
Open |
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Unidentified |
Blinking |
Data is being read from CD |
|
LED1 |
Unidentifed |
Off |
No data is being read from CD |
