ACER, INC.
CD-940E
|
Device Type |
Internal CD-ROM |
|
Interface |
ATAPI |
|
Spin Rate (Read) |
40x |
|
Formats Supported Read |
CD-XA, CD-I, CD-ROM (Mode 1 & Mode 2), Photo-CD, CD-Audio, CD-WO, CD-RW, I-Trax-CD |
|

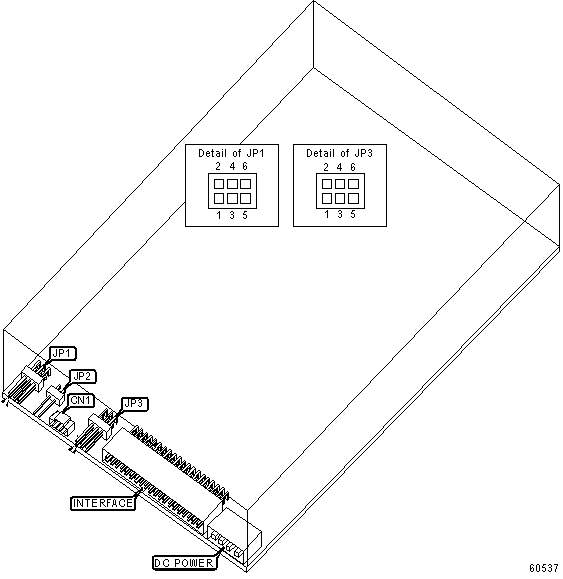

View |
Top |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Audio output connector |
CN1 |
Digital audio connector |
JP2 |
|
USER CONFIGURABLE SETTINGS |
||
|
Setting |
Label |
Position |
|
Disable UDMA mode |
JP1 |
Open |
|
Enable UDMA mode |
JP1 |
Pins 5 & 6 closed |
|
ATAPI MASTER/SLAVE |
|
|
Setting |
JP3 |
|
Single drive only |
Pins 5 & 6 closed |
|
Master in two drive system |
Pins 5 & 6 closed |
|
Slave in two drive system |
Pins 3 & 4 closed |
|
Master/slave determined by cable select |
Pins 1 & 2 closed |
