TECMAR
TS 520CLS (REV. A)
|
Device Type |
Internal Tape Drive |
|
Interface |
SCSI-2 Fast |
|
Format |
QIC-3220-MC |
|
Sustained Transfer Rate |
1.0 MBPS/2.0 MBPS |
|
Size |
3.5 in. third height |
|
View |

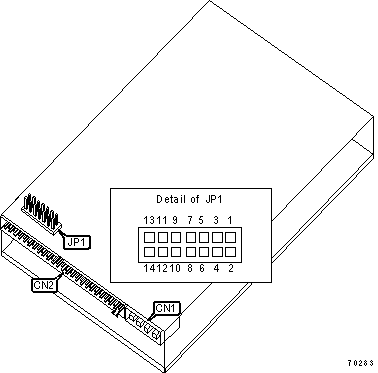

Top |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Power connector |
CN1 |
SCSI-2 interface |
CN2 |
|
USER CONFIGURABLE SETTINGS |
||
|
Setting |
Label |
Position |
|
Tecmar Model 51000 emulation enabled |
JP1/7 & 8 |
Closed |
|
Tecmar Model 51000 emulation disabled |
JP1/7 & 8 |
Open |
|
Compression mode enabled |
JP1/9 & 10 |
Closed |
|
Compression mode disabled |
JP1/9 & 10 |
Open |
|
Termination enabled |
JP1/11 & 12 |
Closed |
|
Termination disabled |
JP1/11 & 12 |
Open |
|
Factory configured - do not alter |
JP1/13 & 14 |
Open |
|
DRIVE SELECT ID |
||||
|
Drive ID |
JP1/1 & 2 |
JP1/3 & 4 |
JP1/5 & 6 |
|
|
0 |
Off |
Off |
Off |
|
|
1 |
On |
Off |
Off |
|
|
2 |
Off |
On |
Off |
|
|
3 |
On |
On |
Off |
|
| » |
4 |
Off |
Off |
On |
|
5 |
On |
Off |
On |
|
|
6 |
Off |
On |
On |
|
|
7 |
On |
On |
On |
|
|
MANUFACTURERS RECOMMENDED MEDIA |
||
|
Tape |
Capacity Without Compression |
Capacity With Compression |
|
Travan 5 |
10.0GB |
20.0GB |
|
NS20 |
10.0GB |
20.0GB |
FRONT PANEL
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Tape is loaded; drive is ready |
|
LED1 |
Green |
Blinking (fast) |
Data is being transferred, or being initialized |
|
LED1 |
Green |
Blinking (slow) |
Firmware is being downloaded, or error has occurred |
