TANDBERG DATA
NS20 PRO (INTERNAL)
|
Device Type |
Internal Tape Drive |
|
Interface |
SCSI/SCSI-2 |
|
Format |
TRAVAN TR-5 |
|
Sustained Transfer Rate |
1.0 MBPS |
|
Size |
3.5 in. half height |
|

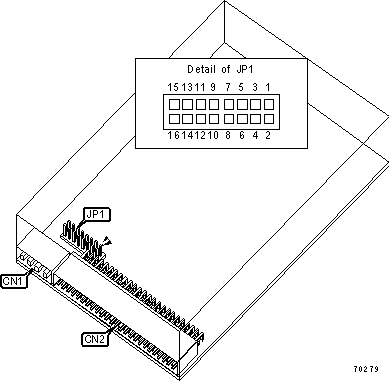

View |
Bottom |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Power connector |
CN1 |
SCSI interface |
CN2 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Setting |
Label |
Position |
|
| » |
Termination enabled |
JP1 |
Pins 13 & 14 closed |
|
Termination disabled |
JP1 |
Pins 13 & 14 open |
|
|
DRIVE SELECT ID |
|||
|
Drive ID |
JP1/1 & 2 |
JP1/3 & 4 |
JP1/5 & 6 |
|
0 |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed |
|
5 |
Closed |
Open |
Closed |
|
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed |
|
SCSI PARITY SELECTION |
||
|
Setting |
JP1/7 & 8 |
JP1/15 & 16 |
|
Parity check enabled |
Closed |
Open |
|
Parity check disabled |
Open |
Closed |
|
MANUFACTURERS RECOMMENDED MEDIA |
||
|
Tape |
Capacity Without Compression |
Capacity With Compression |
|
Travan NS20 |
10GB |
20GB |
FRONT PANEL
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Unidentified |
On |
Tape in use |
|
LED1 |
Unidentified |
Off |
Tape not in use |
