SEAGATE TECHNOLOGY, INC.
PEREGRINE CTL32GF-S, CTL96GF-S
|
Device Type |
Internal Tape Drive |
|
Interface |
SCSI-2 |
|
Format |
DDS-2 |
|
Sustained Transfer Rate |
400 KBPS (compressed 800 KBPS) |
|
Size |
5.25 in. full height |
|

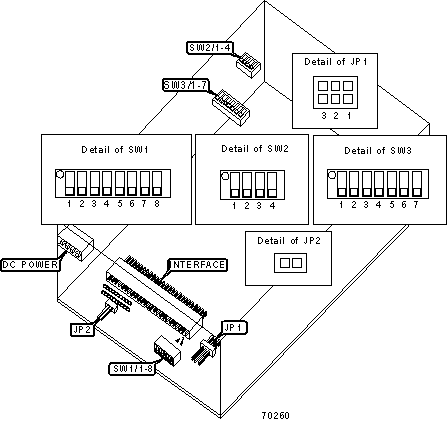

View |
Top |
|
USER CONFIGURABLE SETTINGS |
|||
|
Setting |
Label |
Position |
|
| » |
Termination disabled |
JP2 |
Open |
|
Termination enabled |
JP2 |
Closed |
|
| » |
All modes enabled |
SW1/4 |
On |
|
MRS mode enabled |
SW1/4 |
Off |
|
| » |
Parity check disabled |
SW1/5 |
Off |
|
Parity check enabled |
SW1/5 |
On |
|
| » |
DDS-DC pass through mode disabled |
SW1/6 |
Off |
|
DDS-DC pass through mode enabled |
SW1/6 |
On |
|
| » |
Factory configured - do not alter |
SW1/7 |
Reserved |
| » |
Self test disabled |
SW1/8 |
Off |
|
Self test enabled |
SW1/8 |
On |
|
| » |
Drive mounted in horizontal position |
SW2/1 |
Off |
|
Drive mounted in vertical position |
SW2/1 |
On |
|
| » |
Automatic insertion of first cartridge enabled |
SW2/2 |
On |
|
Automatic insertion of first cartridge disabled |
SW2/2 |
Off |
|
| » |
Factory configured - do not alter |
SW2/3 |
Reserved |
| » |
Factory configured - do not alter |
SW2/4 |
Reserved |
| » |
Continuous cycle disabled |
SW3/3 |
Off |
|
Continuous cycle enabled |
SW3/3 |
On |
|
| » |
Display intensity high |
SW3/4 |
On |
|
Display intensity normal |
SW3/4 |
Off |
|
| » |
Self-test sequence disabled |
SW3/5 |
Off |
|
Self-test sequence enabled |
SW3/5 |
On |
|
| » |
Factory configured - do not alter |
SW3/6 |
Reserved |
| » |
Factory configured - do not alter |
SW3/7 |
Reserved |
|
EXTERNAL SCSI ID SELECTION |
||||
|
SCSI ID |
JP1/1 |
JP1/2 |
JP1/3 |
|
| » |
0 |
Off |
Off |
Off |
|
1 |
On |
Off |
Off |
|
|
2 |
Off |
On |
Off |
|
|
3 |
On |
On |
Off |
|
|
4 |
Off |
Off |
On |
|
|
5 |
On |
Off |
On |
|
|
6 |
Off |
On |
On |
|
|
7 |
On |
On |
On |
|
|
Note: If SCSI ID is set using SW1/1 - SW1/3, then the external SCSI ID (JP1) must be set to 0. |
||||
|
SCSI ID SELECTION |
||||
|
SCSI ID |
SW1/1 |
SW1/2 |
SW1/3 |
|
| » |
0 |
Off |
Off |
Off |
|
1 |
On |
Off |
Off |
|
|
2 |
Off |
On |
Off |
|
|
3 |
On |
On |
Off |
|
|
4 |
Off |
Off |
On |
|
|
5 |
On |
Off |
On |
|
|
6 |
Off |
On |
On |
|
|
7 |
On |
On |
On |
|
|
LANGUAGE SELECTION |
|||
|
Language |
SW3/1 |
SW3/2 |
|
| » |
English |
Off |
Off |
|
French |
Off |
On |
|
|
German |
On |
Off |
|
|
Spanish |
On |
On |
|
|
MANUFACTURERS RECOMMENDED MEDIA |
||
|
Tape |
Capacity Without Compression |
Capacity With Compression |
|
120-meter DDS-2 DAT cartridge |
16.0GB |
32.0GB |
