IBM CORPORATION
TOKEN-RING 100/16/4 PCI ADAPTER
|
Card Type |
Network adapter card |
|
NIC Type |
Token Ring |
|
Boot ROM |
Not available |
|
Network Transfer Rate |
100Mbps/16Mbps/4Mbps |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair Unshielded twisted pair |
|
Data Bus |
32-bit PCI |
|

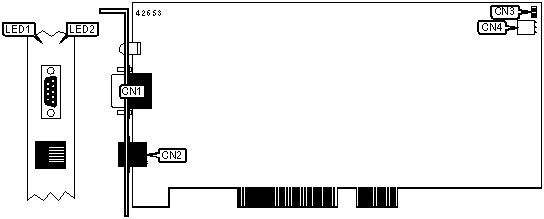

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
DB-9 pin STP connector |
CN1 |
WOL signal connector |
CN3 |
|
RJ-45 UTP connector |
CN2 |
WOL power connector |
CN4 |
|
DIAGNOSTIC LED(S) |
||
|
LED1 (Yellow) |
LED2 (Green) |
Condition |
|
Blinking |
Blinking |
Card is waiting for initialization |
|
Blinking (fast) |
Blinking (fast) |
Wake-up frame received |
|
Off |
Off |
Power is off or card is being initialized |
|
Off |
Blinking |
Self-test completed, waiting to connect to network |
|
Off |
On |
Network connection is good |
|
On |
Off |
Self-test failed, problem with card |
|
Blinking |
Off |
Network connection is broken |
|
Blinking |
On |
Card has recevied a hard error or detected beaconing |
|
On |
On |
Card has failed prior to self-test |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Alert-on-LAN function is available via the WOL connector. |
