CANOGA PERKINS CORPORATION
8814 FO (10 BASE-FL), 8814 FO (1300 NM SINGLE MODE ELED)
|
Card Type |
Ethernet Transceiver |
|
NIC Type |
Ethernet |
|
Network Transfer Rate |
10Mbps |
|
Topology |
Star, Peer-Peer |
|
Wiring Type |
AUI transceiver via DB-15 port Fiber optic cable |
|
Data Bus |
External |
|

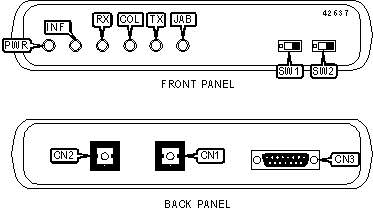

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Fiber optic connector (ST) - TX |
CN1 |
DB-15 AUI port |
CN3 |
|
Fiber optic connector (ST) - RX |
CN2 |
||
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Full duplex |
SW1 |
On |
|
Half duplex |
SW1 |
Off |
|
| » |
Disable SQE test |
SW2 |
Off |
|
Enable SQE test |
SW2 |
On |
|
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
COL |
Yellow |
On |
Collision detected |
|
COL |
Yellow |
Off |
No collision detected |
|
INF |
Green |
On |
Fiber port receiving "Keep Alive Signal" |
|
INF |
Green |
Off |
Fiber port not receiving "Keep Alive Signal" |
|
JAB |
Red |
Off |
Data being received on fiber port normally |
|
JAB |
Red |
On |
Data is being blocked from fiber port |
|
PWR |
Green |
On |
Power is on |
|
PWR |
Green |
Off |
Power is off |
|
RX |
Green |
On/Blinking |
Data is being received on fiber port |
|
RX |
Green |
Off |
Data is not being received on fiber port |
|
TX |
Green |
On/Blinking |
Data is being transmitted on fiber port |
|
TX |
Green |
Off |
Data is not being transmitted on fiber port |
