SYSKONNECT, INC.
SK-NET FDDI-UE (SK-5321)
|
Card Type |
Network Adapter Card |
|
NIC Type |
FDDI |
|
Maximum Onboard Memory |
128KB |
|
Boot ROM |
Available |
|
Network Transfer Rate |
100Mbps |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair |
|
Data Bus |
32-bit EISA |
|

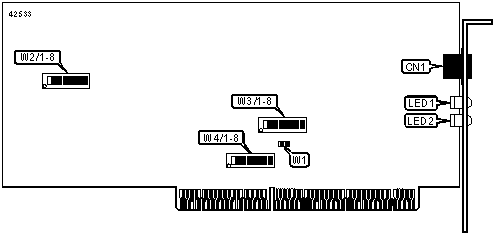

CONNECTIONS |
|
|
Function |
Label |
|
RJ-45 UTP connector |
CN1 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Factory configured - do not alter |
W2/4 |
Unidentified |
|
BIOS ADDRESS SELECTION |
|||||
|
Address |
W2/5 |
W2/6 |
W2/7 |
W2/8 |
|
|
C0000h |
On |
On |
On |
On |
|
|
C2000h |
On |
On |
On |
Off |
|
|
C4000h |
On |
On |
Off |
On |
|
|
C6000h |
On |
On |
Off |
Off |
|
|
C8000h |
On |
Off |
On |
On |
|
|
CA000h |
On |
Off |
On |
Off |
|
|
CC000h |
On |
Off |
Off |
On |
|
|
CE000h |
On |
Off |
Off |
Off |
|
|
D0000h |
Off |
On |
On |
On |
|
|
D2000h |
Off |
On |
On |
Off |
|
|
D4000h |
Off |
On |
Off |
On |
|
|
D6000h |
Off |
On |
Off |
Off |
|
|
D8000h |
Off |
Off |
On |
On |
|
|
DA000h |
Off |
Off |
On |
Off |
|
|
DC000h |
Off |
Off |
Off |
On |
|
| » |
Disabled |
Off |
Off |
Off |
Off |
|
DMA CONFIGURATION |
||||||||
|
DMA |
W3/1 |
W3/2 |
W3/3 |
W3/4 |
W3/5 |
W3/6 |
W3/7 |
W3/8 |
|
3 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
On |
|
5 |
Off |
Off |
Off |
Off |
On |
On |
Off |
Off |
|
6 |
Off |
Off |
On |
On |
Off |
Off |
Off |
Off |
|
7 |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
I/O ADDRESS SELECT |
||||
|
Address |
W2/1 |
W2/2 |
W2/3 |
|
| » |
100h |
Off |
Off |
Off |
|
120h |
Off |
Off |
On |
|
|
180h |
Off |
On |
Off |
|
|
1A0h |
Off |
On |
On |
|
|
220h |
On |
Off |
Off |
|
|
240h |
On |
Off |
On |
|
|
320h |
On |
On |
Off |
|
|
340h |
On |
On |
On |
|
|
INTERRUPT SELECT |
||||||||
|
IRQ |
W4/1 |
W4/2 |
W4/3 |
W4/4 |
W4/5 |
W4/6 |
W4/7 |
W4/8 |
|
2/9 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
3 |
Off |
Off |
Off |
Off |
On |
Off |
Off |
Off |
|
4 |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
|
5 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
|
10 |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off |
|
11 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
12 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
15 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
SYSTEM TYPE |
||
|
Type |
W1 |
|
| » |
Non-IBM compatible |
Closed |
|
IBM compatible |
Open |
|
|
DIAGNOSTIC LED(S) |
||
|
LED1 (Green) |
LED2 (Yellow) |
Condition |
|
Off |
Off |
Driver not loaded. Card nonfunctional |
|
Off |
On |
Network link is broken |
|
On |
Off |
Network link is good |
