ELITEGROUP COMPUTER SYSTEMS, INC.
P5SS-ME
| Device Type | Mainboard |
| Processor | CX 6x86/CX 6x86L/CX 6x86M/CX 6x86M2/CX 6x86MX/IBM 6x86/IBM 6x86L/IBM 6x86M/IBM 6x86M2/IBM 6x86MX/AM K5/AM K6/AM K6-2/AM K6-3/Pentium/Pentium MMX |
| Processor Speed | 133/166/200/233/266/300/333/350/380/400/450MHz |
| Chip Set | SIS |
| Video Chip Set | SIS |
| Audio Chip Set | Elite |
| Maximum Onboard Memory | 1GB (SDRAM supported) |
| Maximum Video Memory | 8MB shared system memory |
| Maximum Audio Memory | Unidentified |
| Cache | 2MB |
| BIOS | Award |
| Dimensions | Unidentified |
| I/O Options | 32-bit PCI slots (3), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB ports (2), ATX power connector, Wake-on LAN connector, Wake-on modem connector, VGA video port, game/MIDI port, line-out, line-in, microphone-in, audio in - CD-ROMs (2), SPDIF connector, SB-Link connector |

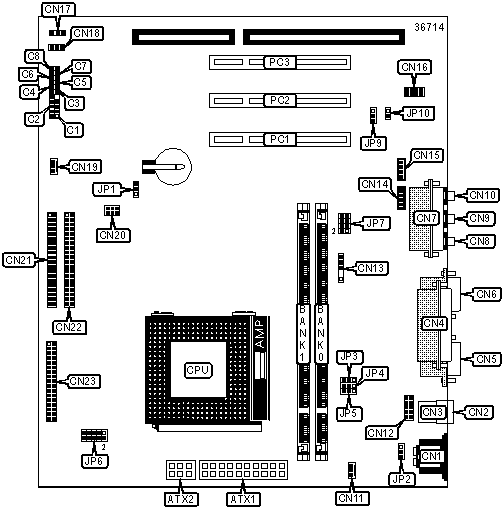

CONNECTIONS |
|||
Purpose |
Location |
Purpose |
Location |
| ATX power connector | ATX1 | Line-out | CN8 |
| Power connector for optional 1394 serial bus device | ATX2 | Line-in | CN9 |
| Speaker connector | C1 | Microphone-in | CN10 |
| Power LED/keylock connector | C2 | CPU fan power | CN11 |
| Unidentified | C3 | Serial interface | CN12 |
| Green LED connector | C4 | IR connector | CN13 |
| IDE interface LED | C5 | Audio in - CD-ROM | CN14 |
| Reset switch | C6 | Audio in - CD-ROM | CN15 |
| Suspend switch | C7 | SPDIF connector | CN16 |
| Power switch | C8 | Wake-on LAN connector | CN17 |
| PS/2 mouse port | CN1 | Wake-on modem connector | CN18 |
| USB port 1 | CN2 | System fan power | CN19 |
| USB port 2 | CN3 | SB-Link connector | CN20 |
| Parallel port | CN4 | IDE interface 1 | CN21 |
| Serial port 1 | CN5 | IDE interface 2 | CN22 |
| 15-pin VGA video out | CN6 | Floppy drive interface | CN23 |
| Game/MIDI port | CN7 | 32-bit PCI slots | PC1 - PC3 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
CMOS memory normal operation | JP1 | Pins 1 & 2 Closed |
| CMOS memory clear | JP1 | Pins 2 & 3 Closed for 10 seconds | |
| » | Keyboard power up enabled | JP2 | Pins 1 & 2 Closed |
|
Keyboard power up disabled | JP2 | Pins 2 & 3 Closed |
| » | Factory configured-do not alter | JP6 | Pins 9 & 10 Open |
| Audio enabled | JP9 | Pins 1 & 2 Closed | |
| Audio disabled | JP9 | Pins 2 & 3 Closed | |
| SPDIF output signal level is 5 volts | JP10 | Closed | |
| SPDIF output signal level is 0.5 volts | JP10 | Open | |
| DIMM CONFIGURATION | ||
Size |
Bank 0 |
Bank 1 |
8MB |
(1) 1M x 64 |
None |
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
520MB |
(1) 64M x 64 |
(1) 1M x 64 |
528MB |
(1) 64M x 64 |
(1) 2M x 64 |
544MB |
(1) 64M x 64 |
(1) 4M x 64 |
576MB |
(1) 64M x 64 |
(1) 8M x 64 |
640MB |
(1) 64M x 64 |
(1) 16M x 64 |
768MB |
(1) 64M x 64 |
(1) 32M x 64 |
1024MB |
(1) 64M x 64 |
(1) 64M x 64 |
| Note: PC-100 DIMM (SDRAM) modules are supported | ||
CPU SPEED SELECTION (CX 6x86) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (CX 6x86L) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (CX 6x86MX) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
66MHz |
2.5x |
Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 233MHz | 66MHz | 3.0x | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| 233MHz | 75MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| 233MHz | 83MHz | 2.0x | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 266MHz | 83MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| 300MHz | 66MHz | 3.5x | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| 300MHz | 75MHz | 3.0x | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (IBM 6x86) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (IBM 6x86L) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (IBM 6x86MX) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
166MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
200MHz |
66MHz |
2.5x |
Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
200MHz |
75MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 233MHz | 66MHz | 3.0x | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| 233MHz | 75MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| 233MHz | 83MHz | 2.0x | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 266MHz | 83MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| 300MHz | 66MHz | 3.5x | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| 300MHz | 75MHz | 3.0x | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (AM K5) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
| 133MHz | 66MHz | 2.0x | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 166MHz | 66MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (AM K6) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
| 166MHz | 66MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| 200MHz | 66MHz | 3.0x | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
233MHz |
66MHz |
3.5x |
Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
266MHz |
66MHz |
4.0x |
Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
300MHz |
66MHz |
4.5x |
Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (AM K6-2) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
300MHz |
66MHz |
4.5x |
Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
300MHz |
100MHz |
3.0x |
Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| 333MHz | 66MHz | 5.0x | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| 333MHz | 95MHz | 3.5x | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| 350MHz | 100MHz | 3.5x | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| 380MHz | 95MHz | 4.0x | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| 400MHz | 100MHz | 4.0x | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
Note: Pins designated are in the closed position |
|||||
CPU SPEED SELECTION (PENTIUM MMX) |
|||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 | JP5 |
133MHz |
66MHz |
2.0x |
Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| 166MHz | 66MHz | 2.5x | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
200MHz |
66MHz |
3.0x |
Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
233MHz |
66MHz |
3.5x |
Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
Note: Pins designated are in the closed position |
|||||
VCORE SELECTION |
||||
Setting |
JP6/Pins 1 & 2 | JP6/Pins 3 & 4 | JP6/ Pins 5 & 6 | JP6/Pins 7 & 8 |
2.1V |
Closed | Open | Open | Open |
2.2V |
Open | Closed | Open | Open |
2.3V |
Closed |
Closed | Open | Open |
2.4V |
Open |
Open | Closed | Open |
| 2.5V | Closed | Open | Closed | Open |
| 2.8V | Open | Open | Open | Closed |
| 2.9V | Closed | Open | Open | Closed |
| 3.2V | Open | Open | Closed | Closed |
| 3.3V | Closed | Open | Closed | Closed |
| 3.5V | Closed | Closed | Closed | Closed |
SYSTEM BUS, MEMORY BUS AND PCI BUS FREQUENCY SELECTION |
||||||
System |
Memory |
PCI |
JP7/Pins 1 & 2 |
JP7/Pins 3 & 4 | JP7/Pins 5 & 6 | JP7/Pins 7 & 8 |
133.3 |
133.3 |
33.3 |
Open | Open | Open | Open |
124 |
124 |
31 |
Open | Open | Open | Closed |
| 112 | 112 | 37.3 | Open | Open | Closed | Open |
| 100 | 100 | 33.3 | Open | Open | Closed | Closed |
| 95 | 95 | 31.7 | Open | Closed | Open | Open |
| 83.3 | 83.3 | 33.3 | Open | Closed | Open | Closed |
| 75 | 75 | 30 | Open | Closed | Closed | Open |
| 66.7 | 66.7 | 33.3 | Open | Closed | Closed | Closed |
| 133.3 | 88.9 | 33.3 | Closed | Open | Open | Open |
| 124 | 82.7 | 31 | Closed | Open | Open | Closed |
| 112 | 74.7 | 37.3 | Closed | Open | Closed | Open |
| 105 | 70 | 35 | Closed | Open | Closed | Closed |
| 100 | 66.7 | 33.3 | Closed | Closed | Open | Open |
| 95 | 63.3 | 31.7 | Closed | Closed | Open | Closed |
| 83.3 | 66.6 | 33.3 | Closed | Closed | Closed | Open |
| 66.8 | 89.1 | 33.4 | Closed | Closed | Closed | Closed |
