GIGA-BYTE TECHONOLOGY CO., LTD.
GA-6GXU (REV. 1.4)
| Device Type | Mainboard |
| Processor | Pentium II Xeon/Pentium III Xeon |
| Processor Speed | 400/450/500/550/600/650MHz |
| Chip Set | Intel 440GX |
| Maximum Onboard Memory | 2GB (SDRAM supported) |
| Cache | 512/1024/2048KB |
| BIOS | Award - Dual BIOS |
| Dimensions | 305mm x 250mm |
| I/O Options | 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), Wide Ultra SCSI interface, Wide SCSI interface, Ultra2 SCSI interface (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot, Wake-on-LAN connector, SB-link connector, Power-on-ring connector |

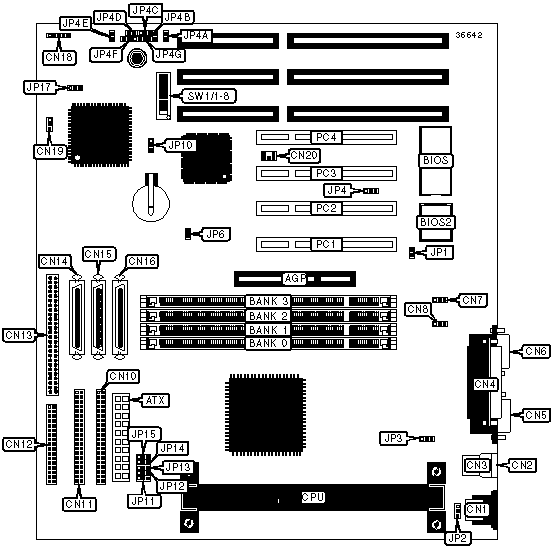

CONNECTIONS |
|||
| Purpose | Location |
Purpose | Location |
| AGP slot | AGP | Ultra2 SCSI interface | CN15 |
| ATX power connector | ATX | Ultra2 SCSI interface | CN16 |
| PS/2 mouse port | CN1 | IR connector | CN18 |
| USB port 1 | CN2 | System fan power | CN19 |
| USB port 2 | CN3 | SB-link connector | CN20 |
| Parallel port | CN4 | Power-on-ring connector | JP1 |
| Serial port 1 | CN5 | Wake-on-LAN connector | JP4 |
| Serial port 2 | CN6 | Green PC connector | JP4A |
| Power supply fan | CN7 | IDE interface LED | JP4B |
| CPU fan power | CN8 | Power LED | JP4C |
| IDE interface 2 | CN10 | Power switch | JP4D |
| IDE interface 1 | CN11 | Green PC LED | JP4E |
| Floppy drive interface | CN12 | Reset switch | JP4F |
| Ultra SCSI interface | CN13 | PC speaker | JP4G |
| Ultra SCSI Wide interface | CN14 | 32-bit PCI slots | PC1 - PC4 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
Keyboard power on disabled | JP2 | Pins 2 & 3 closed |
| Keyboard power on enabled | JP2 |
Pins 1 & 2 closed |
|
» |
System bus speed set to 100MHz | JP3 | Pins 1 & 2 closed |
| System bus speed set to 133MHz | JP3 | Pins 2 & 3 closed | |
|
Onboard Spread Spectrum set to Down Spread | JP6 | Closed |
| Onboard Spread Spectrum set to Center Spread | JP6 |
Open |
|
» |
Onboard PCI SCSI functions enabled | JP10 | Pins 1 & 2 closed |
| Onboard PCI SCSI functions disabled | JP10 |
Pins 2 & 3 closed |
|
| » | Onboard PCI SCSI LED enabled | JP17 |
Pins 2 & 3 closed |
|
Onboard PCI SCSI LED disabled | JP17 | Pins 1 & 2 closed |
DIMM CONFIGURATION |
||||
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
8MB |
(1) 1M x 64 |
None |
None |
None |
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
None |
16MB |
(1) 2M x 64 |
None |
None |
None |
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
None |
32MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
None |
32MB |
(1) 4M x 64 |
None |
None |
None |
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
None |
64MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
None |
64MB |
(1) 8M x 64 |
None |
None |
None |
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
None |
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
128MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
None |
128MB |
(1) 16M x 64 |
None |
None |
None |
144MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
None |
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
256MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
None |
256MB |
(1) 32M x 64 |
None |
None |
None |
272MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
288MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
320MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
None |
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
512MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
None |
512MB |
(1) 64M x 64 |
None |
None |
None |
528MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
544MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
576MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
640MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
None |
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
1024MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
1024MB |
(1) 64M x 64 |
(1) 64M x 64 |
None |
None |
1040MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
1056MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
1088MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
1152MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
1280MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
1536MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
1536MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 64MB x 64 |
None |
2048MB |
(1) 64M x 64 |
(1) 64M x 64 |
(1) 64MB x 64 |
(1) 64MB x 64 |
| Note: Board supports SDRAM memory. | ||||
CPU SPEED SELECTION (PENTIUM) |
||||||
CPU speed |
Clock speed |
Multiplier |
SW1/1 | SW1/2 | SW1/3 | SW1/4 |
400MHz |
100MHz |
4x |
On | On | Off | Off |
450MHz |
100MHz |
4.5x |
Off | On | Off | On |
500MHz |
100MHz |
5x |
On | Off | Off | On |
550MHz |
100MHz |
5.5x |
Off | Off | Off | On |
600MHz |
100MHz |
6x |
On | On | On | Off |
650MHz |
100MHz |
6.5x |
Off | On | On | Off |
CPU SPEED SELECTION (PENTIUM CONT) |
||||||
CPU speed |
Clock speed |
Multiplier |
SW1/5 | SW1/6 | SW1/7 | SW1/8 |
400MHz |
100MHz |
4x |
Off | Off | Off | Off |
450MHz |
100MHz |
4.5x |
Off | Off | Off | Off |
500MHz |
100MHz |
5x |
Off | Off | Off | Off |
550MHz |
100MHz |
5.5x |
Off | Off | Off | Off |
600MHz |
100MHz |
6x |
Off | Off | Off | Off |
650MHz |
100MHz |
6.5x |
Off | Off | Off | Off |
CPU VOLTAGE SELECTION |
|||||
Voltage |
JP11 | JP12 | JP13 | JP14 | JP15 |
| Auto | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| 2.5V | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 |
| 2.7V | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
| 3.0V | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 |
| 3.3V | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Note:
Designated pins should be in the closed position Note: These settings should only be changed by experienced technicians |
|||||
