GA-6BNZ (REV. 2.1)
| Device Type | Mainboard |
| Processor | Pentium II/Pentium II/Celeron |
| Processor Speed | 233/266/300/333/350/366/400/433/450/500/550/600/650MHz |
| Chip Set | Intel 440BX |
| Video Chip Set | ATI |
| Audio Chip Set | Yamaha |
| Maximum Onboard Memory | 768MB (SDRAM supported) |
| Maximum Video Memory | Unidentified |
| Maximum Audio Memory | Unidentified |
| Cache | 0/128/256/512KB (located on the CPU) |
| BIOS | Award |
| Dimensions | 282mm x 216mm |
| I/O Options (backplane) | 32-bit PCI slots (2), CD-ROM interface, floppy drive interface, game port, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA port, USB connectors (2), ATX power connector, line in, line out, microphone in, audio in - CD-ROMs (2), LAN connector, SB-Link |

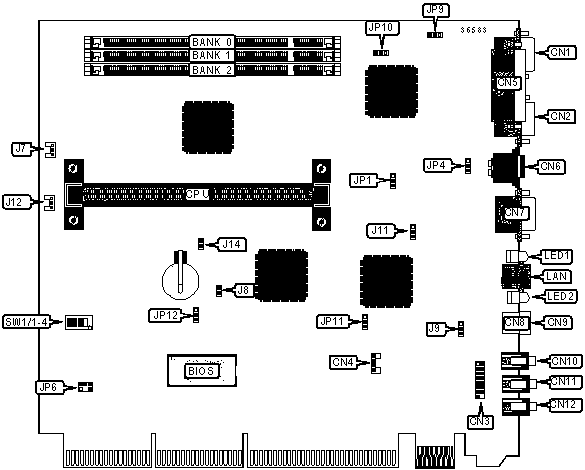

CONNECTIONS |
|||
| Purpose | Location |
Purpose | Location |
| Serial port 1 | CN1 | USB connector 2 | CN9 |
| Serial port 2 | CN2 | Microphone in | CN10 |
| Game port | CN3 | Line out | CN11 |
| CD-ROM interface | CN4 | Line in | CN12 |
| Parallel port | CN5 | CPU fan power | J7 |
| PS/2 mouse port | CN6 | Chassis fan power | J12 |
| VGA port | CN7 | SB-Link | JP6 |
| USB connector 1 | CN8 | LAN connector | LAN |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
|
ATX power control soft off | J8 | Open |
| ATX power control full on | J8 | Closed | |
| On-board sound disabled | J9 | Pins 1 & 2 Closed | |
|
ON-board sound enabled | J9 |
Pins 2 & 3 Closed |
| Wake on LAN enabled | J11 |
Pins 1 & 2 Closed |
|
| Wake on LAN disabled | J11 |
Pins 2 & 3 Closed |
|
| Internal buzzer disabled | J14 | Open | |
| Internal buzzer enabled | J14 | Closed | |
| System clock speed auto-detect | JP1 | Pins 2 & 3 Closed | |
| Keyboard power on enabled | JP4 | Pins 1 & 2 Closed | |
| Keyboard power on disabled | JP4 | Pins 2 & 3 Closed | |
| On-board VGA IRQ released | JP9 | Pins 2 & 3 Closed | |
| On-board VGA IRQ not released | JP9 | Pins 1 & 2 Closed | |
| On-board VGA disabled | JP10 | Pins 1 & 2 Closed | |
| On-board VGA enabled | JP10 | Pins 2 & 3 Closeed | |
| On-board LAN disabled | JP11 | Pins 1 & 2 Closed | |
| On-board LAN enabled | JP11 | Pins 2 & 3 Closed | |
| CMOS memory normal operation | JP12 | Pins 1 & 2 Closed | |
| CMOS memory clear | JP12 | Pins 2 & 3 Closed | |
DIMM CONFIGURATION |
|||
Size |
Bank 0 |
Bank 1 |
Bank 2 |
16MB |
(1) 2M x 64 |
None |
None |
32MB |
(1) 4M x 64 |
None |
None |
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
64MB |
(1) 8M x 64 |
None |
None |
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
112MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
128MB |
(1) 16M x 64 |
None |
None |
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
| 144MB | (1) 8M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
176MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
208MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
224MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
256MB |
(1) 32M x 64 |
None |
None |
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
272MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
288MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
304MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
320MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 8M x 64 |
336MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
352MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
none |
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
400MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
416MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
448MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 8M x 64 |
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
528MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 2M x 64 |
544MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 4M x 64 |
576MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 8M x 64 |
640MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 16M x 64 |
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
| Note: Board accepts SDRAM memory. | |||
CACHE CONFIGURATION |
| Note: 256KB/512KB cache is located on the Pentium II/Pentium III CPU. 128KB cache is located on the Celeron 300 & 333A CPU. |
CPU SPEED SELECTION (PENTIUM) |
|||||||
CPU speed |
Clock speed |
Multiplier |
JP1 | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
233MHz |
66MHz |
3.5x |
Pins 1 & 2 | On | On | Off | Off |
266MHz |
66MHz |
4x |
Pins 1 & 2 | On | On | Off | On |
300MHz |
66MHz |
4.5x |
Pins 1 & 2 | Off | On | Off | On |
333MHz |
66MHz |
5x |
Pins 1 & 2 | On | Off | Off | On |
366MHz |
66MHz |
5.5x |
Pins 1 & 2 | Off | Off | Off | On |
| 400MHz | 66MHz | 6x | Pins 1 & 2 | On | On | On | Off |
| 433MHz | 66MHz | 6.5x | Pins 1 & 2 | Off | On | On | Off |
| 350MHz |
|
3.5x | Open | On | On | Off | Off |
| 400MHz | 100MHz | 4x | Open | On | On | Off | On |
| 450MHz | 100MHz | 4.5x | Open | Off | On | Off | On |
| 500MHz | 100MHz | 5x | Open | On | Off | Off | On |
| 550MHz | 100MHz | 5.5x | Open | Off | Off | Off | On |
| 600MHz | 100MHz | 6x | Open | On | On | On | Off |
| 650MHz | 100MHz | 6.5x | Open | Off | On | On | Off |
DIAGNOSTIC LED(S) |
|||
LED |
Color |
Status | Condition |
| LED1 | Yellow | On | Data is being transmitted/received |
| LED1 | Yellow | Off | Data is not being transmitted/received |
| LED2 | Green | On | Network connection is good |
| LED2 | Green | Off | Network connection is broken |

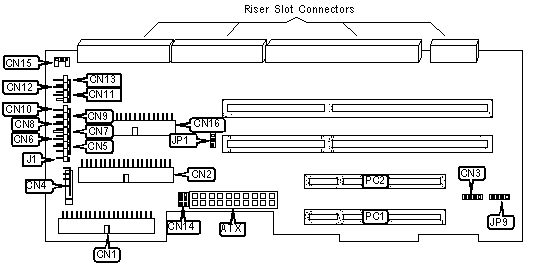

RISER CARD CONNECTIONS |
|||
| Purpose | Location |
Purpose | Location |
| ATX power connector | ATX |
IDE interface LED connector | CN10 |
| IDE interface 1 | CN1 | LAN LED connector | CN11 |
| IDE interface 2 | CN2 | Modem ring connector | CN12 |
| Audio in 2 - CD-ROM | CN3 | Wake on LAN connector | CN13 |
| Speaker connector | CN4 | ATX power fan connector | CN14 |
| Reset switch connector | CN5 | Chassis fan power | CN15 |
| Green PC connector | CN6 | Floppy drive interface | CN16 |
| Power switch connector | CN7 | Wake on LAN connector | JP1 |
| Power LED connector | CN8 | Audio in 1 - CD-ROM | JP9 |
| Green PC LED connector | CN9 | 32-bit PCI slots | PC1 - PC2 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
Factory configured - do not alter | J1 | Unidentified |
