PC CHIPS MANUFACTURING, LTD.
M730
Device Type |
Mainboard |
Processor |
Pentium II/Celeron |
Processor Speed |
233/266/300/333/366/350/400/450/500MHz |
Chip Set |
Unidentified |
Video Chip Set |
Unidentified |
Maximum Onboard Memory |
768MB (SDRAM & PC100 supported) |
Maximum Video Memory |
Unidentified |
Audio Chip Set |
Unidentified |
Cache |
0/128/256/512KB (located on the CPU) |
BIOS |
AMI |
Dimensions |
305mm x 244mm |
I/O Options |
32-bit PCI slots (3), floppy drive interface, game/MIDI port, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, line in, line out, microphone in, audio in – CD-ROMs (2), wake on LAN connector |

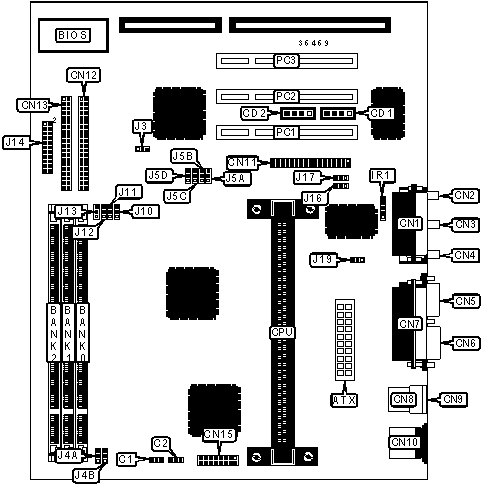

CONNECTIONS |
|||
Purpose |
Location |
Purpose |
Location |
ATX power connector |
ATX |
Floppy drive interface |
CN11 |
Chassis fan power |
C1 |
IDE interface 1 |
CN12 |
Chassis fan power |
C2 |
IDE interface 2 |
CN13 |
Audio in – CD-ROM |
CD1 |
VGA interface |
CN15 |
Audio in – CD-ROM |
CD2 |
IR connector |
IR1 |
Game/MIDI port |
CN1 |
Speaker |
J14/pins 1/3/5/7 |
Line out |
CN2 |
Power LED & keylock |
J14/pins 2/4/6/8/10 |
Microphone in |
CN3 |
IDE interface LED |
J14/pins 15 & 16 |
Line in |
CN4 |
Reset switch |
J14/pins 17 & 18 |
Serial port 2 |
CN5 |
Soft off power supply |
J14/pins 21 & 22 |
Serial port 1 |
CN6 |
Digital audio out |
J16 |
Parallel port |
CN7 |
Digital audio in |
J17 |
USB connector 1 |
CN8 |
Wake on LAN connector |
J19 |
USB connector 2 |
CN9 |
32-bit PCI slots |
PC1 – PC3 |
PS/2 mouse port |
CN10 |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
CMOS memory normal operation |
J3 |
Pins 1 & 2 closed |
CMOS memory clear |
J3 |
Pins 2 & 3 closed |
DIMM CONFIGURATION |
|||
Size |
Bank 0 |
Bank 1 |
Bank 2 |
8MB |
(1) 1M x 64 |
None |
None |
16MB |
(1) 2M x 64 |
None |
None |
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
32MB |
(1) 4M x 64 |
None |
None |
32MB |
(1) 2M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
40MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
48MB |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
56MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
64MB |
(1) 8M x 64 |
None |
None |
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
72MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
80MB |
(1) 8M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
88MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
DIMM CONFIGURATION (CON’T) |
|||
Size |
Bank 0 |
Bank 1 |
Bank 2 |
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
104MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
112MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
128MB |
(1) 16M x 64 |
None |
None |
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
136MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
144MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
152MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
168MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
176MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
200MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
208MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
224MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
256MB |
(1) 32M x 64 |
None |
None |
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
None |
272MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
None |
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
Note: Board accepts SDRAM & PC100 memory. |
DIMM VOLTAGE CONFIGURATION |
|||
Voltage |
J4A |
J4B |
|
» |
3.3v |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
5v |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
CACHE CONFIGURATION |
Note: 256KB/512KB cache is located on the Pentium II CPU. 128KB cache is located on the Celeron 300A & 333 CPU. |
VIDEO MEMORY CONFIGURATION |
Note: The location of the video memory is unidentified. |
CPU SPEED SELECTION (CELERON) |
||||||
CPU speed |
Clock speed |
Multiplier |
J5A |
J5B |
J5C |
J5D |
233MHz |
66MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
266MHz |
66MHz |
4x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
300MHz |
66MHz |
4.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CELERON, CON’T) |
||||||
CPU speed |
Clock speed |
Multiplier |
J10 |
J11 |
J12 |
J13 |
233MHz |
66MHz |
3.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
266MHz |
66MHz |
4x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
300MHz |
66MHz |
4.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM II 66MHZ SDRAM) |
||||||
CPU speed |
Clock speed |
Multiplier |
J5A |
J5B |
J5C |
J5D |
266MHz |
66MHz |
4x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
300MHz |
66MHz |
4.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
366MHz |
66MHz |
5.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
350MHz |
100MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
400MHz |
100MHz |
4x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
450MHz |
100MHz |
4.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
500MHz |
100MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM II 66MHZ SDRAM, CON’T) |
||||||
CPU speed |
Clock speed |
Multiplier |
J10 |
J11 |
J12 |
J13 |
266MHz |
66MHz |
4x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
300MHz |
66MHz |
4.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
366MHz |
66MHz |
5.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
350MHz |
100MHz |
3.5x |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
400MHz |
100MHz |
4x |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
450MHz |
100MHz |
4.5x |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
500MHz |
100MHz |
5x |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM II 100MHZ SDRAM) |
||||||
CPU speed |
Clock speed |
Multiplier |
J5A |
J5B |
J5C |
J5D |
266MHz |
66MHz |
4x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
300MHz |
66MHz |
4.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
366MHz |
66MHz |
5.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
350MHz |
100MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
400MHz |
100MHz |
4x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
450MHz |
100MHz |
4.5x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
500MHz |
100MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (PENTIUM II 100MHZ SDRAM, CON’T) |
||||||
CPU speed |
Clock speed |
Multiplier |
J10 |
J11 |
J12 |
J13 |
266MHz |
66MHz |
4x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
300MHz |
66MHz |
4.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
333MHz |
66MHz |
5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
366MHz |
66MHz |
5.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
350MHz100 |
100MHz |
3.5x |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
400MHz |
100MHz |
4x |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
450MHz |
100MHz |
4.5x |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
500MHz |
100MHz |
5x |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
Note: Pins designated should be in the closed position. |
