EPOX COMPUTER CO., LTD.
EP-MVP3G-M
|
Device Type |
Mainboard |
|
Processor |
CX 6X86MX/CX MII/IBM MII/IDT C6/AM K5/AM K6/Pentium/ Pentium MMX |
|
Processor Speed |
166/200/233/250/266/300/333/350/366400/450/500MHz |
|
Chip Set |
VIA MVP3 |
|
Maximum Onboard Memory |
384MB (EDO & SDRAM supported) |
|
Cache |
1024KB |
|
BIOS |
Award |
|
Dimensions |
305mm x 244mm |
|
I/O Options |
32-bit PCI slots (5), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot, SB-link connector, wake on LAN connector |
|

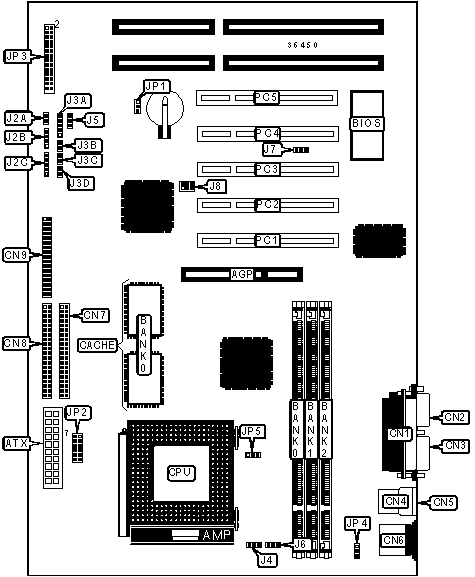

CONNECTIONS |
|||
|
Purpose |
Location |
Purpose |
Location |
|
AGP slot |
AGP |
Speaker |
J2B |
|
ATX power connector |
ATX |
Power LED & keylock |
J2C |
|
Parallel port |
CN1 |
IR connector |
J3A |
|
Serial port 2 |
CN2 |
IDE interface LED |
J3B |
|
Serial port 1 |
CN3 |
Turbo LED |
J3C |
|
USB connector 1 |
CN4 |
Soft off power supply |
J3D |
|
USB connector 2 |
CN5 |
CPU fan power |
J4 |
|
PS/2 mouse port |
CN6 |
Power fan power |
J5 |
|
IDE interface 2 |
CN7 |
Chassis fan power |
J6 |
|
IDE interface 1 |
CN8 |
Wake on LAN connector |
J7 |
|
Floppy drive interface |
CN9 |
SB-link connector |
J8 |
|
Reset switch |
J2A |
32-bit PCI slots |
PC1 – PC5 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
|
» |
Factory configured - do not alter |
JP1 |
Unidentified |
|
» |
Keyboard power on disabled |
JP4 |
Pins 1 & 2 closed |
|
Keyboard power on enabled |
JP4 |
Pins 2 & 3 closed |
|
|
» |
SDRAM clock = CPU clock |
JP5 |
Pins 1 & 2 closed |
|
SDRAM clock = AGP clock |
JP5 |
Pins 2 & 3 closed |
|
|
DIMM CONFIGURATION |
|||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(1) 1M x 64 |
None |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
None |
|
32MB |
(1) 2M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
|
40MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
56MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
64MB |
(1) 8M x 64 |
None |
None |
|
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
|
72MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
|
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
88MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
DIMM CONFIGURATION (CON’T) |
|||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
104MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
112MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
128MB |
(1) 16M x 64 |
None |
None |
|
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
|
136MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
|
144MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
|
152MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
|
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
168MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
176MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
|
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
200MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
208MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
|
224MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
Note: Board accepts EDO & SDRAM memory. |
|||
|
CACHE CONFIGURATION |
|
|
Size |
Bank 0 |
|
1MB |
(2) 64K x 64 |
|
CPU SPEED SELECTION (CX 6X86MX) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
200MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
233MHz |
75MHz |
2.5x |
Pins 3 & 4, 19 & 20 closed |
|
233MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
266MHz |
83MHz |
2.5x |
Pins 3 & 4, 21 & 22 closed |
|
266MHz |
75MHz |
3x |
Pins 5 & 6, 19 & 20 closed |
|
300MHz |
66MHz |
3.5x |
Pins 7 & 8, 17 & 18 closed |
|
333MHz |
100MHz |
2.5x |
Pins 3 & 4, 25 & 26 closed |
|
333MHz |
83MHz |
3x |
Pins 5 & 6, 21 & 22 closed |
|
333MHz |
75MHz |
3.5x |
Pins 7 & 8, 19 & 20 closed |
|
333MHz |
66MHz |
4x |
Pins 9 & 10, 17 & 18 closed |
|
350MHz |
100MHz |
3x |
Pins 5 & 6, 25 & 26 closed |
|
350MHz |
83MHz |
3.5x |
Pins 7 & 8, 21 & 22 closed |
|
350MHz |
75MHz |
4x |
Pins 9 & 10, 19 & 20 closed |
|
CPU SPEED SELECTION (IBM 6X86MX) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
200MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
233MHz |
75MHz |
2.5x |
Pins 3 & 4, 19 & 20 closed |
|
233MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
266MHz |
83MHz |
2.5x |
Pins 3 & 4, 21 & 22 closed |
|
266MHz |
75MHz |
3x |
Pins 5 & 6, 19 & 20 closed |
|
300MHz |
66MHz |
3.5x |
Pins 7 & 8, 17 & 18 closed |
|
333MHz |
100MHz |
2.5x |
Pins 3 & 4, 25 & 26 closed |
|
333MHz |
83MHz |
3x |
Pins 5 & 6, 21 & 22 closed |
|
333MHz |
75MHz |
3.5x |
Pins 7 & 8, 19 & 20 closed |
|
333MHz |
66MHz |
4x |
Pins 9 & 10, 17 & 18 closed |
|
350MHz |
100MHz |
3x |
Pins 5 & 6, 25 & 26 closed |
|
350MHz |
83MHz |
3.5x |
Pins 7 & 8, 21 & 22 closed |
|
350MHz |
75MHz |
4x |
Pins 9 & 10, 19 & 20 closed |
|
CPU SPEED SELECTION (CX MII) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
200MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
233MHz |
75MHz |
2.5x |
Pins 3 & 4, 19 & 20 closed |
|
233MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
266MHz |
83MHz |
2.5x |
Pins 3 & 4, 21 & 22 closed |
|
266MHz |
75MHz |
3x |
Pins 5 & 6, 19 & 20 closed |
|
300MHz |
66MHz |
3.5x |
Pins 7 & 8, 17 & 18 closed |
|
333MHz |
100MHz |
2.5x |
Pins 3 & 4, 25 & 26 closed |
|
333MHz |
83MHz |
3x |
Pins 5 & 6, 21 & 22 closed |
|
333MHz |
75MHz |
3.5x |
Pins 7 & 8, 19 & 20 closed |
|
333MHz |
66MHz |
4x |
Pins 9 & 10, 17 & 18 closed |
|
350MHz |
100MHz |
3x |
Pins 5 & 6, 25 & 26 closed |
|
350MHz |
83MHz |
3.5x |
Pins 7 & 8, 21 & 22 closed |
|
350MHz |
75MHz |
4x |
Pins 9 & 10, 19 & 20 closed |
|
CPU SPEED SELECTION (IBM MII) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
200MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
233MHz |
75MHz |
2.5x |
Pins 3 & 4, 19 & 20 closed |
|
233MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
266MHz |
83MHz |
2.5x |
Pins 3 & 4, 21 & 22 closed |
|
266MHz |
75MHz |
3x |
Pins 5 & 6, 19 & 20 closed |
|
300MHz |
66MHz |
3.5x |
Pins 7 & 8, 17 & 18 closed |
|
333MHz |
100MHz |
2.5x |
Pins 3 & 4, 25 & 26 closed |
|
333MHz |
83MHz |
3x |
Pins 5 & 6, 21 & 22 closed |
|
333MHz |
75MHz |
3.5x |
Pins 7 & 8, 19 & 20 closed |
|
333MHz |
66MHz |
4x |
Pins 9 & 10, 17 & 18 closed |
|
350MHz |
100MHz |
3x |
Pins 5 & 6, 25 & 26 closed |
|
350MHz |
83MHz |
3.5x |
Pins 7 & 8, 21 & 22 closed |
|
350MHz |
75MHz |
4x |
Pins 9 & 10, 19 & 20 closed |
|
CPU SPEED SELECTION (IDT C6) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
200MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
250MHz |
75MHz |
3x |
Pins 5 & 6, 19 & 20 closed |
|
CPU SPEED SELECTION (AM K5) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
166MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
CPU SPEED SELECTION (AM K6) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
166MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
200MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
266MHz |
66MHz |
4x |
Pins 9 & 10, 17 & 18 closed |
|
300MHz |
66MHz |
4.5x |
Pins 11 & 12, 17 & 18 closed |
|
333MHz |
66MHz |
5x |
Pins 13 & 14, 17 & 18 closed |
|
CPU SPEED SELECTION (INTEL) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
166MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
200MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
CPU SPEED SELECTION (INTEL MMX) |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
|
166MHz |
66MHz |
2.5x |
Pins 3 & 4, 17 & 18 closed |
|
200MHz |
66MHz |
3x |
Pins 5 & 6, 17 & 18 closed |
|
CPU VOLTAGE SELECTION |
|
|
Voltage |
JP2 |
|
2.1v |
Pins 1 & 7 closed |
|
2.2v |
Pins 2 & 8 closed |
|
2.4v |
Pins 3 & 9 closed |
|
2.8v |
Pins 4 & 10 closed |
|
2.9v |
Pins 5 & 11 closed |
|
3.2v |
Pins 6 & 12 closed |
