EFA CORPORATION

P5MVP3-MATX

Device Type

Mainboard

Processor

CX 6X86/CX 6X86L/CX 6X86MX/CX MII/AM K5/AM K6/

AM K6-2/Pentium/Pentium MMX

Processor Speed

90/100/120/133/150/166/200/233/250/266/300/333MHz

Chip Set

VIA MVP3

Maximum Onboard Memory

512MB (EDO & SDRAM supported)

Cache

512/1024KB

BIOS

Award

Dimensions

244mm x 210mm

I/O Options

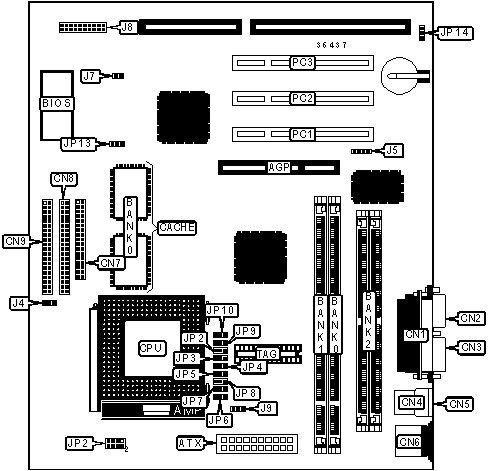

32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot

CONNECTIONS

Purpose

Location

Purpose

Location

AGP slot

AGP

Chassis fan power

J4

ATX power connector

ATX

IR connector

J5

Parallel port

CN1

Soft off power supply

J7

Serial port 2

CN2

Speaker

J8/pins 1/3/5/7

Serial port 1

CN3

Power LED & keylock

J8/pins 2/4/6/8/10

USB connector 1

CN4

Turbo LED

J8/pins 11 & 12

USB connector 2

CN5

IDE interface LED

J8/pins 15 & 16

PS/2 mouse port

CN6

Reset switch

J8/pins 17 & 18

Floppy drive interface

CN7

Green PC LED

J8/pins 19 & 20

IDE interface 2

CN8

CPU fan power

J9

IDE interface 1

CN9

32-bit PCI slots

PC1 - PC3


USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

JP13

Pins 1 & 2 closed

»

CMOS memory normal operation

JP14

Pins 1 & 2 closed



CMOS memory clear

JP14

Pins 2 & 3 closed


SIMM CONFIGURATION

Size

Bank 2

8MB

(2) 1M x 36

16MB

(2) 2M x 36

32MB

(2) 4M x 36

64MB

(2) 8M x 36

128MB

(2) 16M x 36

256MB

(2) 32M x 36

512MB

(2) 64M x 36

Note: Board accepts EDO memory.


DIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(1) 1M x 64

None

16MB

(1) 2M x 64

None

16MB

(1) 1M x 64

(1) 1M x 64

24MB

(1) 2M x 64

(1) 1M x 64

32MB

(1) 4M x 64

None

32MB

(1) 2M x 64

(1) 2M x 64

40MB

(1) 4M x 64

(1) 1M x 64

48MB

(1) 4M x 64

(1) 2M x 64

64MB

(1) 8M x 64

None

64MB

(1) 4M x 64

(1) 4M x 64

72MB

(1) 8M x 64

(1) 1M x 64

80MB

(1) 8M x 64

(1) 2M x 64

96MB

(1) 8M x 64

(1) 4M x 64

128MB

(1) 8M x 64

(1) 8M x 64

128MB

(1) 16M x 64

None

136MB

(1) 16M x 64

(1) 1M x 64


DIMM CONFIGURATION (CON'T)

Size

Bank 0

Bank 1

144MB

(1) 16M x 64

(1) 2M x 64

160MB

(1) 16M x 64

(1) 4M x 64

192MB

(1) 16M x 64

(1) 8M x 64

256MB

(1) 16M x 64

(1) 16M x 64

256MB

(1) 32M x 64

None

264MB

(1) 32M x 64

(1) 1M x 64

272MB

(1) 32M x 64

(1) 2M x 64

288MB

(1) 32M x 64

(1) 4M x 64

320MB

(1) 32M x 64

(1) 8M x 64

384MB

(1) 32M x 64

(1) 16M x 64

512MB

(1) 32M x 64

(1) 32M x 64

Note: Board accepts EDO memory.


SDRAM CLOCK CONFIGURATION

Setting

JP9

JP10

SDRAM clock = CPU clock

Pins 2 & 3 closed

Pins 2 & 3 closed

SDRAM clock = AGP clock

Pins 1 & 2 closed

Pins 1 & 2 closed


CACHE CONFIGURATION

Size

Bank 0

TAG

512KB

(2) 64K x 32

Unidentified

1MB

(2) 128K x 32

Unidentified


CPU SPEED SELECTION (CX 6X86)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

150MHz

60MHz

2x

1 & 2

2 & 3

1 & 2

166MHz

66MHz

2x

1 & 2

2 & 3

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX 6X86, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

150MHz

60MHz

2x

2 & 3

1 & 2

1 & 2

2 & 3

166MHz

66MHz

2x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX 6X86L)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

166MHz

66MHz

2x

1 & 2

2 & 3

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX 6X86L, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

166MHz

66MHz

2x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX 6X86MX)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

166MHz

60MHz

2.5x

1 & 2

2 & 3

2 & 3

166MHz

66MHz

2x

1 & 2

2 & 3

1 & 2

200MHz

66MHz

2.5x

1 & 2

2 & 3

2 & 3

233MHz

75MHz

2.5x

1 & 2

2 & 3

2 & 3

266MHz

83MHz

2.5x

1 & 2

2 & 3

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX 6X86MX, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

166MHz

60MHz

2.5x

2 & 3

1 & 2

1 & 2

2 & 3

166MHz

66MHz

2x

2 & 3

1 & 2

1 & 2

1 & 2

200MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 2

1 & 2

233MHz

75MHz

2.5x

2 & 3

1 & 2

2 & 3

1 & 2

266MHz

83MHz

2.5x

1 & 2

1 & 2

2 & 3

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX MII)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

300MHz

66MHz

3.5x

1 & 2

1 & 2

1 & 2

300MHz

75MHz

3x

1 & 2

1 & 2

2 & 3

333MHz

83MHz

3x

1 & 2

1 & 2

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (CX MII, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

300MHz

66MHz

3.5x

2 & 3

1 & 2

1 & 2

1 & 2

300MHz

75MHz

3x

2 & 3

1 & 2

2 & 3

1 & 2

333MHz

83MHz

3x

1 & 2

1 & 2

2 & 3

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K5)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

120MHz

60MHz

2x

1 & 2

2 & 3

1 & 2

133MHz

66MHz

2x

1 & 2

2 & 3

1 & 2

150MHz

60MHz

2.5x

1 & 2

2 & 3

2 & 3

166MHz

66MHz

2.5x

1 & 2

2 & 3

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K5, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

120MHz

60MHz

2x

2 & 3

1 & 2

1 & 2

2 & 3

133MHz

66MHz

2x

2 & 3

1 & 2

1 & 2

1 & 2

150MHz

60MHz

2.5x

2 & 3

1 & 2

1 & 2

2 & 3

166MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K6)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

166MHz

66MHz

2.5x

1 & 2

2 & 3

2 & 3

200MHz

66MHz

3x

1 & 2

1 & 2

2 & 3

233MHz

66MHz

3.5x

1 & 2

1 & 2

1 & 2

266MHz

66MHz

4x

2 & 3

2 & 3

1 & 2

300MHz

66MHz

4.5x

2 & 3

2 & 3

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K6, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

166MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 2

1 & 2

200MHz

66MHz

3x

2 & 3

1 & 2

1 & 2

1 & 2

233MHz

66MHz

3.5x

2 & 3

1 & 2

1 & 2

1 & 2

266MHz

66MHz

4x

2 & 3

1 & 2

1 & 2

1 & 2

300MHz

66MHz

4.5x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K6-2)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

250MHz

100MHz

2.5x

1 & 2

2 & 3

2 & 3

266MHz

66MHz

4x

2 & 3

2 & 3

1 & 2

300MHz

100MHz

3x

1 & 2

1 & 2

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (AM K6-2, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

250MHz

100MHz

2.5x

1 & 2

2 & 3

1 & 2

1 & 2

266MHz

66MHz

4x

2 & 3

1 & 2

1 & 2

1 & 2

300MHz

100MHz

3x

1 & 2

2 & 3

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

90MHz

60MHz

1.5x

1 & 2

1 & 2

1 & 2

100MHz

66MHz

1.5x

1 & 2

1 & 2

1 & 2

120MHz

60MHz

2x

1 & 2

2 & 3

1 & 2

133MHz

66MHz

2x

1 & 2

2 & 3

1 & 2

150MHz

60MHz

2.5x

1 & 2

2 & 3

2 & 3

166MHz

66MHz

2.5x

1 & 2

2 & 3

2 & 3

200MHz

66MHz

3x

1 & 2

1 & 2

2 & 3

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (INTEL, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

90MHz

60MHz

1.5x

2 & 3

1 & 2

1 & 2

2 & 3

100MHz

66MHz

1.5x

2 & 3

1 & 2

1 & 2

1 & 2

120MHz

60MHz

2x

2 & 3

1 & 2

1 & 2

2 & 3

133MHz

66MHz

2x

2 & 3

1 & 2

1 & 2

1 & 2

150MHz

60MHz

2.5x

2 & 3

1 & 2

1 & 2

2 & 3

166MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 2

1 & 2

200MHz

66MHz

3x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

JP6

JP7

JP8

166MHz

66MHz

2.5x

1 & 2

2 & 3

2 & 3

200MHz

66MHz

3x

1 & 2

1 & 2

2 & 3

233MHz

66MHz

3.5x

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU SPEED SELECTION (INTEL MMX, CON'T)

CPU speed

Clock speed

Multiplier

JP2

JP3

JP4

JP5

166MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 2

1 & 2

200MHz

66MHz

3x

2 & 3

1 & 2

1 & 2

1 & 2

233MHz

66MHz

3.5x

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.


CPU VOLTAGE SELECTION

Voltage

JP2/pins 1 & 2

JP2/pins 3 & 4

JP2/pins 5 & 6

JP2/pins 7 & 8

2.2v

Open

Closed

Open

Open

2.8v

Open

Open

Open

Closed

2.9v

Closed

Open

Open

Closed

3.2v

Open

Open

Closed

Closed

3.3v

Closed

Open

Closed

Closed

3.52v

Closed

Closed

Closed

Closed
