LANNER ELECTRONICS, INC.
AP-545L
Device Type |
Single board computer |
Processor |
CX 6X86/CX MII/AM K5/AM K6/Pentium/Pentium MMX |
Processor Speed |
75/90/100/120/133/150/166/200/233MHz |
Chip Set |
SIS 5582 |
Video Chip Set |
SMI |
Maximum Onboard Memory |
128MB (SDRAM supported) |
Maximum Video Memory |
2MB |
Video Resolution |
1280 x 1024 |
Cache |
512KB |
BIOS |
AMI |
Dimensions |
185mm x 122mm |
I/O Options |
Floppy drive interface, IDE interface, parallel port, PS/2 mouse port, serial ports (2), VGA port, LCD panel connector, USB interface (2), PC/104 connectors (2) |

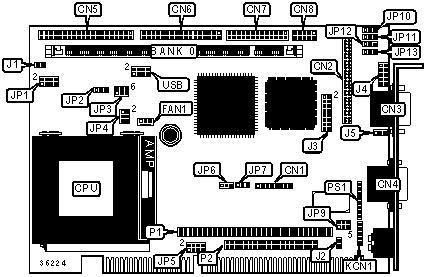

CONNECTIONS |
|||
Purpose |
Location |
Purpose |
Location |
Program ISP GAL connector |
CN1 |
IDE interface LED |
J1 |
LCD panel connector |
CN2 |
Reset switch |
J2 |
Serial port 1 |
CN3 |
VGA port 2 |
J4 |
VGA port 1 |
CN4 |
Power LED connector |
J5 |
IDE interface |
CN5 |
Auxiliary keyboard connector |
KCN1 |
Floppy drive interface |
CN6 |
PC/104 connector |
P1 |
Parallel port |
CN7 |
PC/104 connector |
P2 |
Serial port 2 |
CN8 |
Power connector |
PS1 |
CPU fan connector |
FAN1 |
USB connector (ports 1 & 2) |
USB |
USER CONFIGURABLE SETTINGS |
|||
Function |
Label |
Position |
|
» |
On board video enabled |
JP2 |
Pins 2 & 3 closed |
|
On board video disabled |
JP2 |
Pins 1 & 2 closed |
» |
TFT LCD display enabled |
J3 |
Pins 1 & 2 closed |
|
STN LCD display enabled |
J3 |
Pins 1 & 2 open |
» |
XCLK enabled |
J3 |
Pins 3 & 4 closed |
|
XCLKN enabled |
J3 |
Pins 3 & 4 open |
SIMM CONFIGURATION |
|
Size |
Bank 0 |
8MB |
(1) 1M x 64 |
16MB |
(1) 2M x 64 |
32MB |
(1) 4M x 64 |
64MB |
(1) 8M x 64 |
128MB |
(1) 16M x 64 |
Note: Board accepts SDRAM memory. |
CACHE CONFIGURATION |
Note: The location of the cache is unidentified. |
CPU SPEED SELECTION (CX 6X86) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
120MHz |
50MHz |
2x |
1 & 2, 3 & 4, 5 & 6 |
1 & 2 |
150MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
166MHz |
66MHz |
2x |
Open |
1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX MII) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
200MHz |
60MHz |
3x |
1 & 2 |
3 & 4 |
200MHz |
66MHz |
2.5x |
Open |
1 & 2, 3 & 4 |
233MHz |
66MHz |
3x |
Open |
3 & 4 |
233MHz |
75MHz |
2.5x |
3 & 4, 5 & 6 |
1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
75MHz |
50MHz |
1.5x |
1 & 2, 3 & 4, 5 & 6 |
Open |
90MHz |
60MHz |
1.5x |
1 & 2 |
Open |
100MHz |
66MHz |
1.5x |
Open |
Open |
120MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
133MHz |
66MHz |
2x |
Open |
1 & 2 |
166MHz |
66MHz |
2.5x |
Open |
1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
166MHz |
66MHz |
2.5x |
Open |
1 & 2, 3 & 4 |
200MHz |
66MHz |
3x |
Open |
3 & 4 |
233MHz |
66MHz |
3.5x |
Open |
Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
75MHz |
50MHz |
1.5x |
1 & 2, 3 & 4, 5 & 6 |
Open |
90MHz |
60MHz |
1.5x |
1 & 2 |
Open |
100MHz |
66MHz |
1.5x |
Open |
Open |
120MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
133MHz |
66MHz |
2x |
Open |
1 & 2 |
150MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2, 3 & 4 |
166MHz |
66MHz |
2.5x |
Open |
1 & 2, 3 & 4 |
200MHz |
66MHz |
3x |
Open |
3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL MMX) |
||||
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
166MHz |
66MHz |
2.5x |
Open |
1 & 2, 3 & 4 |
200MHz |
66MHz |
3x |
Open |
3 & 4 |
233MHz |
66MHz |
3.5x |
Open |
Open |
Note: Pins designated should be in the closed position. |
SERIAL PORT 4 SELECTION |
||||||
Setting |
JP9 |
JP10 |
JP11 |
JP12 |
JP13 |
|
» |
RS-232 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
|
RS-422 |
3 & 4 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
RS-485 |
5 & 6 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
Note: Pins designated should be in the closed position. |
VIDEO RESOLUTION SELECTION |
|||
Setting |
J3/Pins 5 & 6 |
J3/Pins 7 & 8 |
|
» |
640 x 480 |
Closed |
Closed |
|
800 x 600 |
Open |
Closed |
|
1024 x 768 |
Closed |
Open |
|
1280 x 1024 |
Open |
Open |
BIT SIZE SELECTION (TFT LCD DISPLAY) |
|||
Setting |
J3/Pins 9 & 10 |
J3/Pins 11 & 12 |
J3/Pins 13 & 14 |
9 bit |
Closed |
Closed |
Closed |
12 bit |
Open |
Closed |
Closed |
18 bit |
Closed |
Open |
Closed |
24 bit |
Open |
Open |
Closed |
12 x 2 bit |
Closed |
Closed |
Open |
Analog |
Open |
Closed |
Open |
18 x 2 bit |
Closed |
Open |
Open |
BIT SIZE SELECTION (STN LCD DISPLAY) |
|
Setting |
J3 |
16 bit |
Closed |
24 bit |
Open |
ISP GAL SELECTION |
|||
Setting |
JP6 |
JP7 |
|
» |
Watchdog enabled |
Pins 2 & 3 |
Pins 2 & 3 |
|
Program ISP GAL |
Pins 1 & 2 |
Pins 1 & 2 |
BIOS ADDRESS SELECTION |
|
Address |
JP5 |
D0000 |
Pins 1 & 2, 5 & 6 closed |
D4000 |
Pins 3 & 4, 7 & 8 closed |
D8000 |
Pins 3 & 4, 5 & 6 closed |
DC000 |
Pins 3 & 4, 7 & 8 closed |
CPU VOLTAGE SELECTION |
||
Voltage |
JP1 |
|
|
2.0v |
Open |
|
2.1v |
Pins 1 & 2 closed |
|
2.2v |
Pins 3 & 4 closed |
|
2.3v |
Pins 1 & 2, 3 & 4 closed |
|
2.4v |
Pins 5 & 6 closed |
|
2.5v |
Pins 1 & 2, 5 & 6 closed |
|
2.6v |
Pins 3 & 4, 5 & 6 closed |
|
2.7v |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
» |
2.8v |
Pins 7 & 8 closed |
|
2.9v |
Pins 1 & 2, 7 & 8 closed |
|
3.0v |
Pins 3 & 4, 7 & 8 closed |
|
3.1v |
Pins 1 & 2, 3 & 4, 7 & 8 closed |
|
3.2v |
Pins 5 & 6, 7 & 8 closed |
|
3.3v |
Pins 1 & 2, 5 & 6, 7 & 8 closed |
|
3.4v |
Pins 3 & 4, 5 & 6, 7 & 8 closed |
|
3.5v |
Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
