SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-661V
|
Device Type |
Mainboard |
|
Processor |
Pentium II/Celeron |
|
Processor Speed |
233/266/300/333/350/400/450/500MHz |
|
Chip Set |
VIA |
|
Maximum Onboard Memory |
1GB (SDRAM supported) |
|
Cache |
0/128/256/512KB (located on the CPU) |
|
BIOS |
Award |
|
Dimensions |
305mm x 170mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector, AGP slot, wake on LAN connector |
|

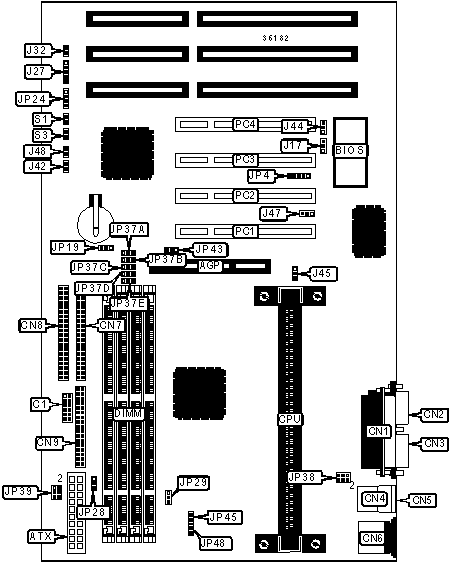

CONNECTIONS |
|||
|
Purpose |
Location |
Purpose |
Location |
|
AGP slot |
AGP |
Reset switch |
J32 |
|
ATX power connector |
ATX |
EPMI connector |
J42 |
|
EISCA connector |
C1 |
Wake on LAN connector |
J45 |
|
Parallel port |
CN1 |
AGP fan power |
J47 |
|
Serial port 1 |
CN2 |
Green LED connector |
J48 |
|
Serial port 2 |
CN3 |
IR connector |
JP4 |
|
USB connector 1 |
CN4 |
Speaker |
JP24 |
|
USB connector 2 |
CN5 |
CPU fan power |
JP28 |
|
PS/2 mouse port |
CN6 |
CPU fan power |
JP29 |
|
IDE interface 1 |
CN7 |
Chassis fan power |
JP43 |
|
IDE interface 2 |
CN8 |
Soft off power supply |
S1 |
|
Floppy drive interface |
CN9 |
IDE interface LED |
S3 |
|
Power LED & keylock |
J27 |
32-bit PCI slots |
PC1 – PC4 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
|
Flash BIOS voltage select 12v |
J17 |
Pins 1 & 2 closed |
|
|
Flash BIOS voltage select 5v |
J17 |
Pins 2 & 3 closed |
|
|
» |
CMOS memory normal operation |
JP19 |
Pins 1 & 2 closed |
|
CMOS memory clear |
JP19 |
Pins 2 & 3 closed |
|
|
» |
CPU host clock runs normally |
JP45 |
Closed |
|
CPU host clock runs overspeed |
JP45 |
Open |
|
|
» |
Factory configured - do not alter |
JP48 |
Unidentified |
|
DIMM CONFIGURATION |
||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(1) 1M x 64 |
None |
None |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
None |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
None |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
None |
|
32MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
None |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
64MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
None |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
None |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
None |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
None |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
DIMM CONFIGURATION (CON’T) |
||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
128MB |
(1) 16M x 64 |
None |
None |
None |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
None |
|
128MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
None |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
None |
|
176MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
None |
|
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
256MB |
(1) 32M x 64 |
None |
None |
None |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
None |
|
256MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
272MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
280MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
288MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
320MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
None |
|
448MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
None |
|
512MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
640MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
None |
|
1024MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
|
Note: Board accepts SDRAM memory. |
||||
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium II CPU. 128KB cache is located on the Celeron 300A & 333 CPU. |
|
CPU SPEED SELECTION |
|||
|
CPU speed |
Clock speed |
Multiplier |
JP39 |
|
233MHz |
66MHz |
3.5x |
5 & 6 |
|
266MHz |
66MHz |
4x |
5 & 6 |
|
300MHz |
66MHz |
4.5x |
5 & 6 |
|
333MHz |
66MHz |
5x |
5 & 6 |
|
350MHz |
100MHz |
3.5x |
Open |
|
400MHz |
100MHz |
4x |
Open |
|
450MHz |
100MHz |
4.5x |
Open |
|
500MHz |
100MHz |
5x |
Open |
|
Note: Pins designated should be in the closed position. |
|||
|
CPU SPEED SELECTION (CON'T) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP37A |
JP37B |
JP37C |
JP37D |
JP37E |
|
233MHz |
66MHz |
3.5x |
Open |
1 & 2 |
Open |
1 & 2 |
Open |
|
266MHz |
66MHz |
4x |
Open |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
300MHz |
66MHz |
4.5x |
Open |
Open |
1 & 2 |
1 & 2 |
Open |
|
333MHz |
66MHz |
5x |
Open |
Open |
Open |
1 & 2 |
1 & 2 |
|
350MHz |
100MHz |
3.5x |
Open |
1 & 2 |
Open |
1 & 2 |
Open |
|
400MHz |
100MHz |
4x |
Open |
Open |
1 & 2 |
1 & 2 |
1 & 2 |
|
450MHz |
100MHz |
4.5x |
Open |
Open |
1 & 2 |
1 & 2 |
Open |
|
500MHz |
100MHz |
5x |
Open |
Open |
Open |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CLOCK SPEED SELECTION CONTROL |
|||||
|
Clock speed |
JP37A |
JP37B |
JP37C |
JP37D |
JP37E |
|
BIOS select |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
Manual select |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. If the above jumpers are set to manual, remove jumper at JP45. |
|||||
|
KEYBOARD/MOUSE SELECTION |
||
|
Setting |
J44 |
JP38 |
|
Keyboard/mouse power on enabled |
Pins 1 & 2 closed |
Pins 2 & 3, 5 & 6 closed |
|
Keyboard/mouse power on disabled |
Pins 2 & 3 closed |
Pins 1 & 2, 4 & 5 closed |
|
Mouse power on enabled |
Pins 1 & 2 closed |
Pins 2 & 3, 4 & 5 closed |
|
Keyboard power on disabled |
Pins 1 & 2 closed |
Pins 1 & 2, 5 & 6 closed |
