GIGA-BYTE TECHNOLOGY CO., LTD.
GA-586SGM
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX 686MX/IBM 6X86MX/AM K5/AM K6/P54CT/P54CTB/Pentium/Pentium MMX |
|
Processor Speed |
90/100/120/133/150/166/180/200/233/266MHz |
|
Chip Set |
SIS |
|
Audio Chip Set |
Unidentified |
|
Maximum Onboard Memory |
768MB (EDO and SDRAM supported) |
|
Maximum Audio Memory |
Unidentified |
|
Cache |
512KB |
|
BIOS |
Award |
|
Dimensions |
305mm x 170mm |
|
I/O Options (backplane) |

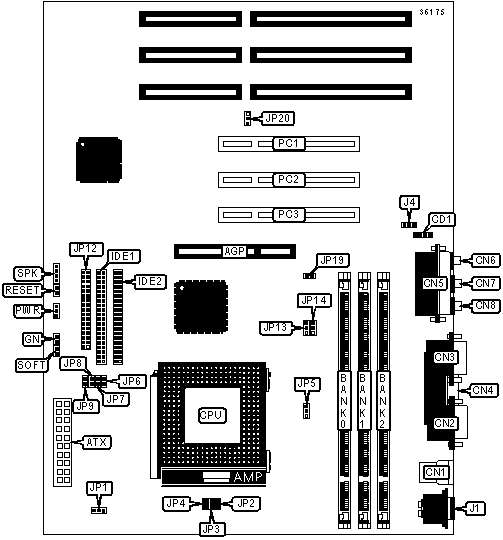

32-bit PCI slots (3), floppy drive interface, game port, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), USB connector, ATX power connector, AGP slot, line in, line out, microphone in, audio in – CD-ROM |
|
CONNECTIONS |
|||
|
Purpose |
Location |
Purpose |
Location |
|
AGP slot |
AGP |
Green PC connector |
GN |
|
ATX power connector |
ATX |
IDE interface 1 |
IDE1 |
|
Audio in – CD-ROM |
CD1 |
IDE interface 2 |
IDE2 |
|
USB connector |
CN1 |
PS/2 mouse port |
J1 |
|
Serial port 2 |
CN2 |
CPU fan power |
JP1 |
|
Serial port 1 |
CN3 |
Floppy drive interface |
JP12 |
|
Parallel port |
CN4 |
32-bit PCI slots |
PC1-PC3 |
|
Game port |
CN5 |
Power LED |
PWR |
|
Microphone in |
CN6 |
Reset switch |
RESET |
|
Line in |
CN7 |
Soft power switch |
SOFT |
|
Line out |
CN8 |
Speaker |
SPK |
|
Green PC LED |
GD |
||
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
|
Sound enabled |
J4 |
Pins 2 & 3 closed |
|
|
Sound disabled |
J4 |
Pins 1 & 2 closed |
|
|
Dual voltage enabled |
JP5 |
Pins 1 & 2 closed |
|
|
Single voltage enabled |
JP5 |
Pins 2 & 3 closed |
|
|
DIMM CONFIGURATION |
|||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(1) 1M x 64 |
None |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
|
40MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
|
48MB |
(1) 4M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
56MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
64MB |
(1) 8M x 64 |
None |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
|
72MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
|
80MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
88MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
|
96MB |
(1) 8M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
104MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
112MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
128MB |
(1) 16M x 64 |
None |
None |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
128MB |
(1) 8M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
|
136MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
|
144MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
|
152MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
|
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
168MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
176MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
|
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
200MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
208MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
|
224MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
|
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 32MB x 64 |
None |
None |
|
264MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 1M x 64 |
|
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
None |
|
272MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
|
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
|
280MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 1M x 64 |
|
288MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 8M x 64 |
|
288MB |
(1) 32M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
|
296MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 1M x 64 |
|
304MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 2M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
|
328MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 1M x 64 |
|
336MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 2M x 64 |
|
352MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 4M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
None |
|
392MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 1M x 64 |
|
400MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
|
416MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
|
448MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 8M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
|
520MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 1M x 64 |
|
528MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 2M x 64 |
|
544MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 4M x 64 |
|
576MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 8M x 64 |
|
640MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 16M x 64 |
|
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
|
CPU SPEED SELECTION (INTEL) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
90MHz |
60MHz |
1.5x |
Off |
Off |
Off |
2 & 3 |
|
100MHz |
66MHz |
1.5x |
Off |
Off |
Off |
2 & 3 |
|
120MHz |
60MHz |
2x |
Off |
Off |
On |
2 & 3 |
|
133MHz |
66MHz |
2x |
Off |
Off |
On |
2 & 3 |
|
150MHz |
60MHz |
2.5 |
Off |
On |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
2 & 3 |
|
180MHz |
60MHz |
3x |
Off |
On |
Off |
2 & 3 |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (INTEL CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
90MHz |
60MHz |
1.5x |
On |
On |
On |
On |
|
100MHz |
66MHz |
1.5x |
On |
On |
On |
On |
|
120MHz |
60MHz |
2x |
On |
On |
On |
On |
|
133MHz |
66MHz |
2x |
On |
On |
On |
On |
|
150MHz |
60MHz |
2.5 |
On |
On |
On |
On |
|
166MHz |
66MHz |
2.5x |
On |
On |
On |
On |
|
180MHz |
60MHz |
3x |
On |
On |
On |
On |
|
200MHz |
66MHz |
3x |
On |
On |
On |
On |
|
CPU SPEED SELECTION (INTEL CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
90MHz |
60MHz |
1.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
120MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
133MHz |
66MHz |
2x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
150MHz |
60MHz |
2.5 |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
180MHz |
60MHz |
3x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
200MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (INTEL MMX) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
150MHz |
60MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
Off |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (INTEL MMX CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
60MHz |
2.5x |
Off |
Off |
Off |
Off |
|
166MHz |
66MHz |
2.5x |
Off |
Off |
Off |
Off |
|
200MHz |
66MHz |
3x |
Off |
Off |
Off |
Off |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
Off |
Off |
|
CPU SPEED SELECTION (INTEL MMX CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
200MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
233MHz |
66MHz |
3.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (P54CT) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
150MHz |
60MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (P54CT CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
60MHz |
2.5x |
Off |
Off |
Off |
On |
|
166MHz |
66MHz |
2.5x |
Off |
Off |
Off |
On |
|
CPU SPEED SELECTION (P54CT CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (P54CTB) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
150MHz |
60MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
180MHz |
66MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
200MHz |
66MHz |
3.5x |
Off |
On |
Off |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (P54CTB CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
60MHz |
2.5x |
Off |
Off |
Off |
On |
|
166MHz |
66MHz |
2.5x |
Off |
Off |
Off |
On |
|
180MHz |
66MHz |
3x |
Off |
Off |
Off |
On |
|
200MHz |
66MHz |
3.5x |
Off |
Off |
Off |
On |
|
CPU SPEED SELECTION (P54CTB CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
180MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
200MHz |
66MHz |
3.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (AM K5) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
133MHz |
66MHz |
1.5x |
Off |
Off |
On |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (AM K5 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
133MHz |
66MHz |
1.5x |
On |
On |
On |
On |
|
166MHz |
66MHz |
2.5x |
On |
On |
On |
On |
|
CPU SPEED SELECTION (AM K5 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
133MHz |
66MHz |
1.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (AM K6) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
166MHz |
66MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
180MHz |
60MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
Off |
1 & 2 |
|
Note: Indicated pins are in the closed position |
||||||
|
CPU SPEED SELECTION (AM K6 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
166MHz |
66MHz |
2.5x |
On |
Off |
Off |
On |
|
180MHz |
60MHz |
3x |
On |
Off |
Off |
On |
|
200MHz |
66MHz |
3x |
On |
Off |
Off |
On |
|
233MHz |
66MHz |
3.5x |
Off |
Off |
On |
On |
|
CPU SPEED SELECTION (AM K6 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
180MHz |
60MHz |
3x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
200MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
233MHz |
66MHz |
3.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
Note: Indicated pins are in the closed position |
||||||
|
CPU SPEED SELECTION (CX/IBM 6X86) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
120MHz |
60MHz |
2x |
Off |
Off |
On |
2 & 3 |
|
133MHz |
66MHz |
2x |
Off |
Off |
On |
2 & 3 |
|
150MHz |
60MHz |
3.5x |
Off |
On |
On |
2 & 3 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (CX/IBM 6X86 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
120MHz |
60MHz |
2x |
On |
On |
On |
On |
|
133MHz |
66MHz |
2x |
On |
On |
On |
On |
|
150MHz |
60MHz |
3.5x |
On |
On |
On |
On |
|
CPU SPEED SELECTION (CX/IBM 6X86 CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
120MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
133MHz |
66MHz |
2x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
150MHz |
60MHz |
3.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
CPU SPEED SELECTION (CX/IBM 6X86L) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
150MHz |
60MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
166MHz |
66MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
200MHz |
75MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (CX/IBM 6X86L CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
60MHz |
2x |
Off |
Off |
Off |
On |
|
166MHz |
66MHz |
2x |
Off |
Off |
Off |
On |
|
200MHz |
75MHz |
2x |
Off |
Off |
Off |
On |
|
CPU SPEED SELECTION (CX/IBM 6X86L CON'T) |
||||||
|
CPU speed |
Clock Speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
150MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
200MHz |
75MHz |
2x |
1 & 2 |
2 & 3 |
Off |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
||||||
|
CPU SPEED SELECTION (CX/IBM 6X86MX) |
||||||
|
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 |
JP4 |
JP5 |
|
150MHz |
60MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
166MHz |
60MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
166MHz |
66MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
200MHz |
60MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
200MHz |
66MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
200MHz |
75MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
233MHz |
66MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
233MHz |
75MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
233MHz |
83MHz |
2x |
Off |
Off |
On |
1 & 2 |
|
266MHz |
66MHz |
3.5x |
Off |
Off |
Off |
1 & 2 |
|
266MHz |
75MHz |
3x |
Off |
On |
Off |
1 & 2 |
|
266MHz |
83MHz |
2.5x |
Off |
On |
On |
1 & 2 |
|
Note: Indicated pins are in the closed position |
||||||
|
CPU SPEED SELECTION (CX/IBM 6X86MX CON'T) |
||||||
|
CPU speed |
Clock speed |
Multiplier |
JP6 |
JP7 |
JP8 |
JP9 |
|
150MHz |
60MHz |
2x |
On |
Off |
Off |
On |
|
166MHz |
60MHz |
2.5x |
On |
Off |
Off |
On |
|
166MHz |
66MHz |
2x |
On |
Off |
Off |
On |
|
200MHz |
60MHz |
3x |
On |
Off |
Off |
On |
|
200MHz |
66MHz |
2.5x |
On |
Off |
Off |
On |
|
200MHz |
75MHz |
2x |
On |
Off |
Off |
On |
|
233MHz |
66MHz |
3x |
On |
Off |
Off |
On |
|
233MHz |
75MHz |
2.5x |
On |
Off |
Off |
On |
|
233MHz |
83MHz |
2x |
On |
Off |
Off |
On |
|
266MHz |
66MHz |
3.5x |
On |
Off |
Off |
On |
|
266MHz |
75MHz |
3x |
On |
Off |
Off |
On |
|
266MHz |
83MHz |
2.5x |
On |
Off |
Off |
On |
|
CPU SPEED SELECTION (CX/IBM 6X86MX CON'T) |
||||||
|
CPU speed |
Clock speed |
Multiplier |
JP13 |
JP14 |
JP19 |
JP20 |
|
150MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
166MHz |
66MHz |
2x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
200MHz |
60MHz |
3x |
1 & 2 |
1 & 2 |
On |
2 & 3 |
|
200MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
200MHz |
75MHz |
2x |
1 & 2 |
2 & 3 |
Off |
1 & 2 |
|
233MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
233MHz |
75MHz |
2.5x |
1 & 2 |
2 & 3 |
Off |
1 & 2 |
|
233MHz |
83MHz |
2x |
2 & 3 |
1 & 2 |
On |
1 & 2 |
|
266MHz |
66MHz |
3.5x |
1 & 2 |
1 & 2 |
Off |
2 & 3 |
|
266MHz |
75MHz |
3x |
1 & 2 |
2 & 3 |
Off |
1 & 2 |
|
266MHz |
83MHz |
2.5x |
2 & 3 |
1 & 2 |
On |
1 & 2 |
|
Note: Indicated pins are in the closed position. |
||||||
