SEALEVEL SYSTEMS, INC.

ULTRA COMM+422

Card Type

Serial card

Chip Set

Unidentified

Maximum Onboard Memory

Unidentified

I/O Options

Serial port(s) (up to 4 with spider cable)

Hard Drives supported

None

Floppy drives supported

None

Data Bus

16-bit ISA

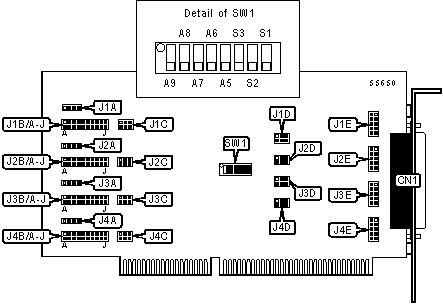

CONNECTIONS

Function

Label

Serial port (DB-37 to four DB-9, with spider cable)

CN1



SERIAL INTERRUPT MODE SELECTION PORT 1

IRQ

J1A

Normal interrupt mode

Pins 1 & 2 closed

Shared interrupt mode

Pins 2 & 3 closed

Shared interrupt mode with pull down resistor

Pins 3 & 4 closed

Note: If the shared function is used, only one of the ports must be set to the pull-down resistor mode



SERIAL INTERRUPT MODE SELECTION PORT 2

IRQ

J2A

Normal interrupt mode

Pins 1 & 2 closed

Shared interrupt mode

Pins 2 & 3 closed

Shared interrupt mode with pull down resistor

Pins 3 & 4 closed

Note: If the shared function is used, only one of the ports must be set to the pull-down resistor mode



SERIAL INTERRUPT MODE SELECTION PORT 3

IRQ

J3A

Normal interrupt mode

Pins 1 & 2 closed

Shared interrupt mode

Pins 2 & 3 closed

Shared interrupt mode with pull down resistor

Pins 3 & 4 closed

Note: If the shared function is used, only one of the ports must be set to the pull-down resistor mode



SERIAL INTERRUPT MODE SELECTION PORT 4

IRQ

J4A

Normal interrupt mode

Pins 1 & 2 closed

Shared interrupt mode

Pins 2 & 3 closed

Shared interrupt mode with pull down resistor

Pins 3 & 4 closed

Note: If the shared function is used, only one of the ports must be set to the pull-down resistor mode



SERIAL PORT 1 INTERRUPT SELECTION

IRQ

J1B/A

J1B/B

J1B/C

J1B/D

J1B/E

»

3

Closed

Open

Open

Open

Open



4

Open

Closed

Open

Open

Open



5

Open

Open

Closed

Open

Open



6

Open

Open

Open

Closed

Open



7

Open

Open

Open

Open

Closed



9

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open



SERIAL PORT 1 INTERRUPT SELECTION (CONTINUED)

IRQ

J1B/F

J1B/G

J1B/H

J1B/I

J1B/J

»

3

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open



7

Open

Open

Open

Open

Open



9

Closed

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open



11

Open

Open

Closed

Open

Open



12

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Closed



SERIAL PORT 2 INTERRUPT SELECTION

IRQ

J2B/A

J2B/B

J2B/C

J2B/D

J2B/E

»

3

Closed

Open

Open

Open

Open



4

Open

Closed

Open

Open

Open



5

Open

Open

Closed

Open

Open



6

Open

Open

Open

Closed

Open



7

Open

Open

Open

Open

Closed



9

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open



SERIAL PORT 2 INTERRUPT SELECTION (CONTINUED)

IRQ

J2B/F

J2B/G

J2B/H

J2B/I

J2B/J

»

3

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open



7

Open

Open

Open

Open

Open



9

Closed

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open



11

Open

Open

Closed

Open

Open



12

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Closed



SERIAL PORT 3 INTERRUPT SELECTION

IRQ

J3B/A

J3B/B

J3B/C

J3B/D

J3B/E

»

3

Closed

Open

Open

Open

Open



4

Open

Closed

Open

Open

Open



5

Open

Open

Closed

Open

Open



6

Open

Open

Open

Closed

Open



7

Open

Open

Open

Open

Closed



9

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open



SERIAL PORT 3 INTERRUPT SELECTION (CONTINUED)

IRQ

J3B/F

J3B/G

J3B/H

J3B/I

J3B/J

»

3

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open



7

Open

Open

Open

Open

Open



9

Closed

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open



11

Open

Open

Closed

Open

Open



12

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Closed



SERIAL PORT 4 INTERRUPT SELECTION

IRQ

J4B/A

J4B/B

J4B/C

J4B/D

J4B/E

»

3

Closed

Open

Open

Open

Open



4

Open

Closed

Open

Open

Open



5

Open

Open

Closed

Open

Open



6

Open

Open

Open

Closed

Open



7

Open

Open

Open

Open

Closed



9

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open



SERIAL PORT 4 INTERRUPT SELECTION (CONTINUED)

IRQ

J4B/F

J4B/G

J4B/H

J4B/I

J4B/J

»

3

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open



7

Open

Open

Open

Open

Open



9

Closed

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open



11

Open

Open

Closed

Open

Open



12

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Closed



PORT 1 CLOCK MODE SELECTION

DIVIDE

J1C

1

Pins 1 & 2 Closed

2

Pins 3 & 4 Closed

4

Pins 5 & 6 Closed



PORT 2 CLOCK MODE SELECTION

DIVIDE

J2C

1

Pins 1 & 2 Closed

2

Pins 3 & 4 Closed

4

Pins 5 & 6 Closed



PORT 3 CLOCK MODE SELECTION

DIVIDE

J3C

1

Pins 1 & 2 Closed

2

Pins 3 & 4 Closed

4

Pins 5 & 6 Closed



PORT 4 CLOCK MODE SELECTION

DIVIDE

J4C

1

Pins 1 & 2 Closed

2

Pins 3 & 4 Closed

4

Pins 5 & 6 Closed



PORT 1 ECHO MODE SELECTION

Mode

J1D

»

 RS-422

 Open



Auto enabled with no echo (RS-485)

Pins 1 & 2, 5 & 6 Closed



Auto enabled with echo (RS-485)

Pins 1 & 2 Closed



RTS enabled with no echo

Pins 3 & 4, 5 & 6 Closed



RTS enabled with echo

Pins 3 & 4 Closed



PORT 2 ECHO MODE SELECTION

Mode

J2D

»

 RS-422

 Open



Auto enabled with no echo (RS-485)

Pins 1 & 2, 5 & 6 Closed



Auto enabled with echo (RS-485)

Pins 1 & 2 Closed



RTS enabled with no echo

Pins 3 & 4, 5 & 6 Closed



RTS enabled with echo

Pins 3 & 4 Closed



PORT 3 ECHO MODE SELECTION

Mode

J3D

»

 RS-422

 Open



Auto enabled with no echo (RS-485)

Pins 1 & 2, 5 & 6 Closed



Auto enabled with echo (RS-485)

Pins 1 & 2 Closed



RTS enabled with no echo

Pins 3 & 4, 5 & 6 Closed



RTS enabled with echo

Pins 3 & 4 Closed



PORT 4 ECHO MODE SELECTION

Mode

J4D

»

 RS-422

 Open



Auto enabled with no echo (RS-485)

Pins 1 & 2, 5 & 6 Closed



Auto enabled with echo (RS-485)

Pins 1 & 2 Closed



RTS enabled with no echo

Pins 3 & 4, 5 & 6 Closed



RTS enabled with echo

Pins 3 & 4 Closed



PORT 1 TERMINATION SELECTION

Mode

J1E

 ADD 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Closed

Remove 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Open

Adds 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Closed

Remove 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Open

Add 120 ohm termination

Pins 5 & 6 Closed

Remove 120 ohm termination

Pins 5 & 6 Open

TX- connected to RX- for two wire operation (RS-485)

Pins 7 & 8 Closed

TX+ connected to RX+ for two wire operation (RS-485)

Pins 9 & 10 Closed



PORT 2 TERMINATION SELECTION

Mode

J2E

 ADD 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Closed

Remove 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Open

Adds 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Closed

Remove 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Open

Add 120 ohm termination

Pins 5 & 6 Closed

Remove 120 ohm termination

Pins 5 & 6 Open

TX- connected to RX- for two wire operation (RS-485)

Pins 7 & 8 Closed

TX+ connected to RX+ for two wire operation (RS-485)

Pins 9 & 10 Closed



PORT 3 TERMINATION SELECTION

Mode

J3E

 ADD 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Closed

Remove 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Open

Adds 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Closed

Remove 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Open

Add 120 ohm termination

Pins 5 & 6 Closed

Remove 120 ohm termination

Pins 5 & 6 Open

TX- connected to RX- for two wire operation (RS-485)

Pins 7 & 8 Closed

TX+ connected to RX+ for two wire operation (RS-485)

Pins 9 & 10 Closed



PORT 4 TERMINATION SELECTION

Mode

J4E

 ADD 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Closed

Remove 1K ohm pull-down resistor (RS-422/RS-485)

Pins 1 & 2 Open

Adds 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Closed

Remove 1K ohm pull-up resistor (RS-422/RS-485)

Pins 3 & 4 Open

Add 120 ohm termination

Pins 5 & 6 Closed

Remove 120 ohm termination

Pins 5 & 6 Open

TX- connected to RX- for two wire operation (RS-485)

Pins 7 & 8 Closed

TX+ connected to RX+ for two wire operation (RS-485)

Pins 9 & 10 Closed



TECHNICAL NOTES

If a RS-485 network is configured and more than one ULTRA COMM+422.PCI adapters are used, only the board on each end should have jumpers 1 & 2 (P), 2 & 3 (P), 3 & 4 (T) On



SERIAL PORT 1 ADDRESS SELECTION

Setting

  SW1/S3

  SW1/S2

SW1/S1

3F8h (COM1)

On

On

Off

2F8h (COM2)

On

Off

On

3E8h (COM3)

On

Off

Off

500

Off

On

On

580

Off

On

Off

1500

Off

Off

On

3220

Off

Off

Off

Addresses set up by switches 1-5 (A9-A5) see next section for details

On

On

On



SERIAL PORT 2 ADDRESS SELECTION

Setting

  SW1/S3

  SW1/S2

SW1/S1

2F8h (COM2)

On

On

Off

3E8h (COM3)

On

Off

On

2E8h (COM4)

On

Off

Off

508

Off

On

On

588

Off

On

Off

1508

Off

Off

On

3228

Off

Off

Off

Addresses set up by switches 1-5 (A9-A5) see next section for details

On

On

On



SERIAL PORT 3 ADDRESS SELECTION

Setting

  SW1/S3

  SW1/S2

SW1/S1

3E8h (COM3)

On

On

Off

2E8h (COM4)

On

Off

On

280

On

Off

Off

510

Off

On

On

590

Off

On

Off

1510

Off

Off

On

4220

Off

Off

Off

Addresses set up by switches 1-5 (A9-A5) see next section for details

On

On

On



SERIAL PORT 4 ADDRESS SELECTION

Setting

  SW1/S3

  SW1/S2

SW1/S1

2E8h (COM4)

On

On

Off

2E0h

On

Off

On

288

On

Off

Off

518

Off

On

On

598

Off

On

Off

1518

Off

Off

On

4228

Off

Off

Off

Addresses set up by switches 1-5 (A9-A5) see next section for details

On

On

On



BASE I/O ADDRESS SELECTION

Setting

SW1/A9

SW1/A8

SW1/A7

SW1/A6

SW1/A5

280-29F

Off

On

Off

On

On

2A0-2BF

Off

On

Off

On

Off

380-39F

Off

Off

Off

On

On

1A0-1BF

On

Off

Off

On

Off

2E0-2FF

Off

On

Off

Off

Off

Note: For these switches to be active, switches 6(S3), 7(S2) and 8(S1) must all be set to the On position
