CREATIVE LABS, INC.
SOUNDBLASTER PRO 2 (CT 1690)
|
Card Type |
Sound card |
|
Chip Set |
Creative Technology |
|
I/O Options |
CD-ROM audio in, Game/MIDI port, line in, microphone in, PC speaker in, Sony proprietary CD-ROM interface, speaker out |
|
Data Bus |
16-bit ISA |
|

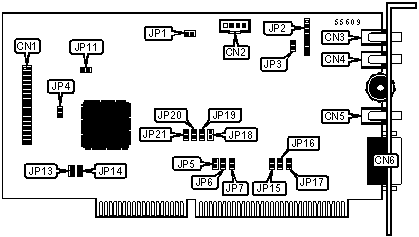

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
CD-ROM (Sony) interface connector |
CN1 |
Speaker out |
CN5 |
|
CD-ROM audio cable connector |
CN2 |
Game/MIDI port |
CN6 |
|
Line in |
CN3 |
PC speaker connector |
JP1 |
|
Microphone in |
CN4 |
Testing point connector |
JP2 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Factory configured - do not alter |
JP3 |
Unidentified |
|
GAME PORT CONFIGURATION |
||
|
Setting |
JP4 |
|
| » |
Enabled |
Closed |
|
Disabled |
Open |
|
|
DMA CONFIGURATION |
||||||||
|
DRQ |
DACK |
JP5 |
JP6 |
JP7 |
JP15 |
JP16 |
JP17 |
|
|
0 |
0 |
Closed |
Open |
Open |
Closed |
Open |
Open |
|
| » |
1 |
1 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
3 |
3 |
Open |
Open |
Closed |
Open |
Open |
Closed |
|
|
DMA SHARING |
||
|
Setting |
JP11 |
|
| » |
Disabled |
Pins 1 & 2 Closed |
|
Enabled |
Pins 2 & 3 Closed |
|
|
I/O ADDRESS CONFIGURATION |
|||
|
Address |
JP13 |
JP14 |
|
| » |
220 |
Closed |
Open |
|
240 |
Open |
Closed |
|
|
INTERRUPT SELECT |
||||
|
IRQ |
JP18 |
JP19 |
JP20 |
JP21 |
|
IRQ2 |
Open |
Open |
Open |
Closed |
|
IRQ5 |
Open |
Open |
Closed |
Open |
|
IRQ7 |
Open |
Closed |
Open |
Open |
|
IRQ10 |
Closed |
Open |
Open |
Open |
