OCEAN INFORMATION SYSTEMS, INC.
AUDIO-SB
|
Card Type |
Sound card |
|
Chip Set |
Unidentified |
|
I/O Options |
Audio in-CD-ROM, front speaker, game/MIDI connector, line out, microphone/line in, PC speaker audio input, rear speaker |
|
Data Bus |
8-bit ISA |
|

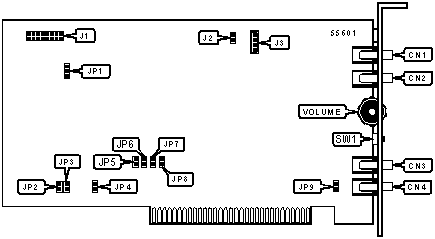

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Front speaker |
CN1 |
Game/MIDI connector |
J1 |
|
Rear speaker |
CN2 |
PC speaker audio input |
J2 |
|
Line out |
CN3 |
CD-ROM audio input |
J3 |
|
Microphone / line in |
CN4 |
||
|
DMA CHANNEL SHARING |
||
|
FUNCTION |
JP1 |
|
| » |
Non-share DMA channel |
Pins 1 & 2 Closed |
|
Enable DMA sharing |
Pins 2 & 3 Closed |
|
|
IDE ADDRESS CONFIGURATION |
|||
|
I/O Port Address |
JP2 |
JP3 |
|
| » |
220H |
Closed |
Open |
|
240H |
Open |
Closed |
|
|
JOYSTICK PORT CONTROLLER |
||
|
Function |
JP4 |
|
| » |
Enable joystick port |
Closed |
|
Disable joystick port |
Open |
|
|
IDE IRQ SELECTION |
|||||
|
Interrupt Line |
JP5 |
JP6 |
JP7 |
JP8 |
|
|
IRQ2 |
Closed |
Open |
Open |
Open |
|
|
IRQ3 |
Open |
Closed |
Open |
Open |
|
|
IRQ5 |
Open |
Open |
Closed |
Open |
|
| » |
IRQ7 |
Open |
Open |
Open |
Closed |
|
AUDIO INPUT DEVICE (P4) |
||
|
Function |
JP9 |
|
| » |
Microphone connected |
Closed |
|
Line in device connected |
Open |
|
|
SURROUND SOUND |
|
|
Function |
SW1 |
|
Enable surround sound |
On |
|
Disable surround sound |
Off |
