LABWAY CORPORATION
YMF 719
|
Card Type |
Sound card |
|
Chip Set |
Yamaha |
|
I/O Options |
Audio in-CD-ROM(2), audio out(2), CD-ROM interface, game/MIDI port, line in(2), microphone jack(2), modem connector, wavetable upgrade connector, |
|
Data Bus |
16-bit ISA |
|

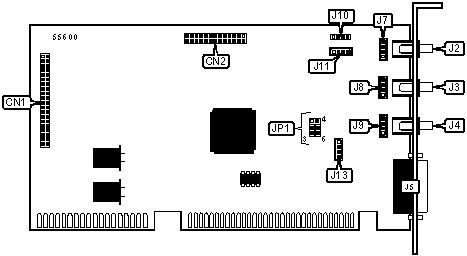

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
CD-ROM interface |
CN1 |
Internal connector for speaker/ line out |
J7 |
|
Wavetable Upgrade connector |
CN2 |
Internal connector for line in |
J8 |
|
Speaker out/line out |
J2 |
Internal connector for Microphone in |
J9 |
|
Line in |
J3 |
CD-ROM audio in connector (ATAPI) |
J10 |
|
Microphone in connector |
J4 |
CD-ROM audio in connector (JST) |
J11 |
|
MIDI/Game port |
J5 |
TAD/voice modem connector |
J13 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Speaker out ( with power amplifier ) |
JP1 |
Pins 2 & 3, 5 & 6 Closed |
|
Line out ( without power amplifier ) |
JP1 |
Pins 1 & 2, 4 & 5 Closed |
|
