JATON CORPORATION
SONICWAVE 4D
|
Card Type |
Sound card |
|
Chip Set |
Trident |
|
I/O Options |
Game/MIDI port, line in, microphone jack, audio out, audio in-CD-ROM, AUX in, phone/mono connector, video in |
|
Data Bus |
32-bit PCI |
|

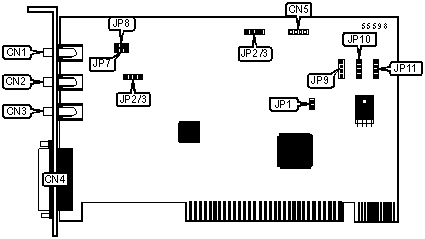

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Audio out |
CN1 |
CD audio |
JP2 |
|
Line in |
CN2 |
CD audio |
JP3 |
|
Microphone in |
CN3 |
Video connector |
JP9 |
|
Game/MIDI port |
CN4 |
AUX connector |
JP10 |
|
Audio in-CD-ROM |
CN5 |
Phone/Mono |
JP11 |
|
PC speakers |
JP1 |
||
|
AMPLIFIER CONTROL |
||
|
Setting |
JP7 |
JP8 |
|
Amplifier On |
Pins 1 & 2 Closed |
Pins 2 & 3 Closed |
|
Amplifier Off |
Pins 2 & 3 Closed |
Pins 2 & 3 Closed |
