DECISION COMPUTER INTERNATIONAL CO., LTD.
TURN POINT
|
Card Type |
Dynamic signal acquisition converter |
|
Chip Set |
Unidentified |
|
I/O Options |
PT100 port, humidity port, A/D input port, LED display connector |
|
Data Bus |
8-bit ISA |
|
Card Size |
Half-length, full-height card |
|

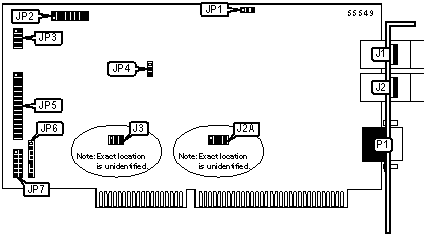

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
PT100 sensor port |
J1 |
Digial input/output channel connector |
JP5 |
|
Humidity sensor port |
J2 |
Test jumper |
JP6 |
|
LED display connector |
JP2 |
A/D input connector |
P1 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
A/D input mode |
JP1 |
Pins 2 & 3 closed |
|
Test mode |
JP1 |
Pins 1 & 2 closed |
|
|
DATA CAPTURE MODE CONTROL |
||
|
Setting |
JP3 |
JP4 |
|
Software controls sampling and hold |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2 |
|
Hardware control sampling and hold |
Open |
2 & 3 |
|
Note: Pins designated should be in the closed position |
||
|
DECIMAL POINT POSITION CONTROL |
|
|
Setting |
J3 |
|
Position 1 |
Pins 1 & 2 closed |
|
Position 2 |
Pins 3 & 4 closed |
|
Position 3 |
Pins 5 & 6 closed |
|
HARDWARE DISPLAY CHANNEL SELECTION |
||||
|
Setting |
J2A/1 & 2 |
J2A/3 & 4 |
J2A/5 & 6 |
J2A/7 & 8 |
|
Channel 0 - PT100 |
Closed |
Closed |
Closed |
Closed |
|
Channel 1 |
Open |
Closed |
Closed |
Closed |
|
Channel 2 |
Closed |
Open |
Closed |
Closed |
|
Channel 3 |
Open |
Open |
Closed |
Closed |
|
Channel 4 |
Closed |
Closed |
Open |
Closed |
|
Channel 5 |
Open |
Closed |
Open |
Closed |
|
Channel 6 |
Closed |
Open |
Open |
Closed |
|
Channel 7 - Humidity |
Open |
Open |
Open |
Closed |
|
BASE I/O ADDRESS SELECTION |
||||||
|
Setting |
JP7/1 & 2 |
JP7/3 & 4 |
JP7/5 & 6 |
JP7/7 & 8 |
JP7/9 & 10 |
JP7/11 & 12 |
|
000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
010h |
Open |
Closed |
Closed |
Closed |
Closed |
Closed |
|
020h |
Closed |
Open |
Closed |
Closed |
Closed |
Closed |
|
300h |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
3D0h |
Open |
Closed |
Open |
Open |
Open |
Open |
|
3E0h |
Closed |
Open |
Open |
Open |
Open |
Open |
|
3F0h |
Open |
Open |
Open |
Open |
Open |
Open |
|
Note: The jumpers are a binary representation of the decimal memory addresses. JP7/11 & 12 are the Most Significant Bit and pins JP7/1 & 2 are the Least Significant Bit. The pins have the following decimal values: JP7/1 & 2=8192, JP7/3 & 4=4096, JP7/5 & 6=2048, JP7/7 & 8=1024, JP7/9 & 10=512, JP7/11 & 12=256. Open the pins and add the values of the pins to obtain the correct memory address. (Open=1, Closed=0) |
||||||
