DECISION COMPUTER INTERNATIONAL CO., LTD.

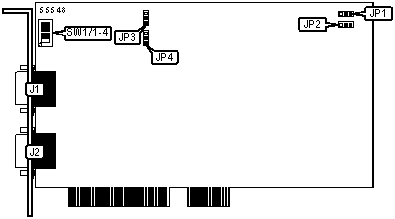

PCCOM PCI 2 PORT
|
Card Type |
Serial Card |
|
Chip Set |
Unidentified |
|
I/O Options |
Serial ports (2) |
|
Data Bus |
32-bit PCI |
|
Card Size |
Three-quarter length, Half-length, full-height card |
|
CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Serial port |
J1 |
Serial port |
J2 |
|
SERIAL PORT 1 MODE SELECTION |
|
|
Setting |
JP3 |
|
RS485 |
Pins 1 & 2 closed |
|
RS422 or RS232 |
Pins 2 & 3 closed |
|
SERIAL PORT 2 MODE SELECTION |
|
|
Setting |
JP4 |
|
RS485 |
Pins 1 & 2 closed |
|
RS422 or RS232 |
Pins 2 & 3 closed |
|
SERIAL PORT SPEED CONTROL |
||
|
Setting |
JP1 |
JP2 |
|
Normal speed mode |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
High speed mode |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
CARD INDENTITY SELECTION |
||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
0 |
Off |
Off |
Off |
Off |
|
1 |
On |
Off |
Off |
Off |
|
2 |
Off |
On |
Off |
Off |
|
3 |
On |
On |
Off |
Off |
|
4 |
Off |
Off |
On |
Off |
|
5 |
On |
Off |
On |
Off |
|
6 |
Off |
On |
On |
Off |
|
7 |
On |
On |
On |
Off |
|
8 |
Off |
Off |
Off |
On |
|
9 |
On |
Off |
Off |
On |
|
10 |
Off |
On |
Off |
On |
|
11 |
On |
On |
Off |
On |
|
12 |
Off |
Off |
On |
On |
|
13 |
On |
Off |
On |
On |
|
14 |
Off |
On |
On |
On |
|
15 |
On |
On |
On |
On |
