BROOKTROUT TECHNOLOGY, INC.
TR2001-P24-VT1X, TR2001-P48-VT1X
|
Card Type |
Digital I/O card |
|
I/O Options |
Ethernet 10BaseT connector, T1/E1 ports (2), MVIP connector |
|
Data Bus |
32-bit PCI |
|
Card Size |
Full-length, full-height card |
|

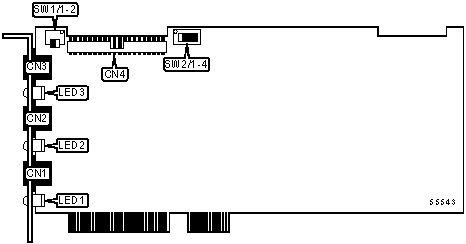

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
RJ-45 Ethernet port |
CN1 |
RJ-45 T1/E1 port B |
CN2 |
|
RJ-45 T1/E1 port A |
CN3 |
MVIP connector |
CN4 |
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Factory configured - do not alter |
SW2/1 |
Off |
| » |
Factory configured - do not alter |
SW2/2 |
Off |
| » |
Factory configured - do not alter |
SW2/3 |
Off |
| » |
Normal operation mode |
SW2/4 |
Off |
|
Upgrade Flash ROM enabled |
SW2/4 |
On |
|
|
MVIP TERMINATION SELECTION |
|||
|
Setting |
SW1/1 |
SW1/2 |
|
| » |
Termination enabled |
On |
On |
|
Termination disabled |
Off |
Off |
|
|
DIAGNOSTIC LED(S) |
|||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Yellow |
On |
Normal operation mode/Flash ROM upgrade in progress (all LEDs are on) |
|
LED1 |
Green |
On |
Flash ROM upgrade is progress (all LEDs are on) |
|
LED1 |
Yellow |
Blinking |
Power up, computer has been turned on/Flash ROM upgrade has finished |
|
LED1 |
Yellow |
Off |
Flash ROM upgrade has started |
|
LED2 |
Yellow |
On |
Flash ROM upgrade in progress (all LEDs are on) |
|
LED2 |
Green |
On |
Flash ROM upgrade in progress (all LEDs are on) |
|
LED3 |
Yellow |
On |
Flash ROM upgrade in progress (all LEDs are on) |
|
LED3 |
Green |
On |
Flash ROM upgrade in progress (all LEDs are on) |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Card may come with SCbus connector installed. The model number label on the back of card will indicate that only the MVIP connector is enabled. |
