ANTEX ELECTRONICS
SX-7
|
Card Type |
Sound Card |
|
Chip Set |
Unidentified |
|
I/O Options |
DB-9 connector, RCA audio in/out, 1/4" headphone jack |
|
Data Bus |
16-bit ISA |
|
Card Size |
Full-length, full-height card |
|

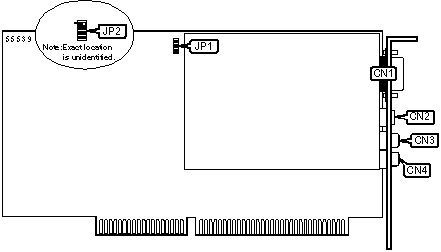

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
DB-9 connector |
CN1 |
RCA jack (unbalanced left) |
CN4 |
|
Headphone jack |
CN2 |
Headphone interface |
JP1 |
|
RCA jack (unbalanced right) |
CN3 |
||
|
ADAPTER CARD SELECTION |
||||
|
Setting |
JP2/1 & 2 |
JP2/3 & 4 |
JP2/5 & 6 |
JP2/7 & 8 |
|
Only board in system |
Closed |
Open |
Open |
Open |
|
Second board in system |
Open |
Closed |
Open |
Open |
|
Third board in system |
Open |
Open |
Closed |
Open |
|
Fourth board in system |
Open |
Open |
Open |
Closed |
