ADVANTECH CO., LTD.
PCL-818
|
Card Type |
Dynamic signal acquisition converter |
|
Chip Set |
Intel |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
20-pin termination connectors (5) |
|
Data Bus |
8-bit ISA |
|
Card Size |
Full-length, full-height |
|

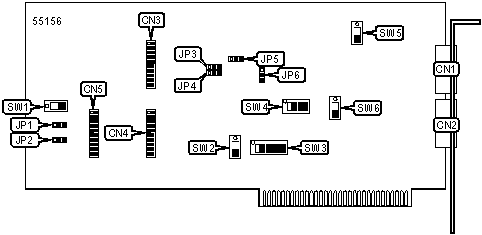

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
Analog in |
CN1 |
Digital in |
CN4 |
|
Analog out |
CN2 |
Counter connector |
CN5 |
|
Digital out |
CN3 |
||
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
| » |
Timer clock set to 1MHz. |
SW1 |
On |
|
Timer clock set to 10MHz. |
SW1 |
Off |
|
| » |
DMA level 3 |
SW2 |
On |
|
DMA level 1 |
SW2 |
Off |
|
| » |
8 differential analog inputs |
SW5 |
On |
|
16 single-ended analog inputs |
SW5 |
Off |
|
| » |
A/D analog input range control set to remote mode |
SW6 |
On |
|
A/D analog input range control set to local mode |
SW6 |
Off |
|
| » |
Internal voltage reference set to -5V |
JP5 |
Pins 1 & 2 closed |
|
Internal voltage reference set to –10V |
JP5 |
Pins 2 & 3 closed |
|
| » |
Factory configured - do not alter |
JP6 |
Unidentified |
|
BASE I/O ADDRESS SELECTION |
|||||||
|
Setting |
SW3/1 |
SW3/2 |
SW3/3 |
SW3/4 |
SW3/5 |
SW3/6 |
|
|
000h |
On |
On |
On |
On |
On |
On |
|
|
010h |
On |
On |
On |
On |
On |
Off |
|
|
020h |
On |
On |
On |
On |
Off |
On |
|
|
040h |
On |
On |
On |
Off |
On |
On |
|
|
080h |
On |
On |
Off |
On |
On |
On |
|
| » |
300h |
Off |
Off |
On |
On |
On |
On |
|
380h |
Off |
Off |
Off |
On |
On |
On |
|
|
3C0h |
Off |
Off |
Off |
Off |
On |
On |
|
|
3E0h |
Off |
Off |
Off |
Off |
Off |
On |
|
|
3F0h |
Off |
Off |
Off |
Off |
Off |
Off |
|
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW3/6 is the Least Significant Bit and switch SW3/1 is the Most Significant Bit. The switches have the following decimal values: SW3/6=16, SW3/5=32, SW3/4=64, SW3/3=128, SW3/2=256, SW3/1=512. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0) |
|||||||
|
LOCAL MODE INPUT RANGE SELECTION |
||||||
|
Group |
Range |
SW4/1 |
SW4/2 |
SW4/3 |
SW4/4 |
|
|
Bipolar |
+/- 0.5V |
Off |
Off |
On |
On |
|
|
Bipolar |
+/- 1V |
On |
Off |
On |
On |
|
|
Bipolar |
+/- 2.5V |
Off |
On |
On |
On |
|
| » |
Bipolar |
+/- 5V |
On |
On |
On |
On |
|
Bipolar |
+/- 10 |
On |
On |
On |
Off |
|
|
Unipolar |
- 1V |
Off |
Off |
Off |
On |
|
|
Unipolar |
- 2V |
On |
Off |
Off |
On |
|
|
Unipolar |
- 5V |
Off |
On |
Off |
On |
|
|
Unipolar |
- 10V |
On |
On |
Off |
On |
|
|
TRIG 0 & GATE 0 SELECTION |
|||
|
GATE 0 |
TRIG 0 |
JP1 |
JP2 |
|
Connected |
Connected |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
Not connected |
Not connected |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
Connected |
Not connected |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Not connected |
Connected |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
D/A REFERENCE SOURCE SELECTION |
|||
|
Channel 1 |
Channel 2 |
JP3 |
JP4 |
|
Internal |
Internal |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
External |
External |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
Internal |
External |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
External |
Internal |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
