INTRASERVER TECHNOLOGY, INC.
ITI-3140U
|
Card Type |
Hard drive controller |
|
Chip Set |
Unidentified |
|
I/O Options |
SCSI-2 connector (3), LED connector |
|
Hard Drives supported |
Up to 15 Wide SCSI-2 or Ultra-wide SCSI devices |
|
Floppy drives supported |
None |
|
Data Bus |
32-bit PCI |
|
Card Size |
Half-length/full height card |
|

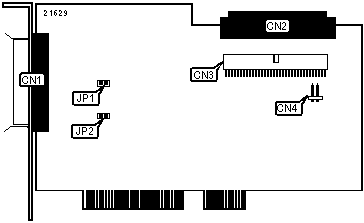

CONNECTIONS |
|||
|
Function |
Label |
Function |
Label |
|
68-pin SCSI connector - external |
CN1 |
50-pin SCSI connector - internal |
CN3 |
|
68-pin SCSI connector - internal |
CN2 |
2-pin connector - drive active LED |
CN4 |
|
TERMINATION TABLE |
|||
|
Devices Connected |
Correct termination |
LOW termination jumper |
HIGH termination jumper |
|
External 68-pin connector ONLY |
Enabled |
On |
On |
|
Internal 68-pin connector ONLY |
Enabled |
On |
On |
|
Internal 50-pin connector ONLY |
Enabled |
On |
On |
|
Internal 68-pin AND external 68-pin connectors |
Disabled |
Off |
Off |
|
Internal 68-pin AND internal 50-pin connectors |
Low Disabled |
Off |
On |
|
External 68-pin AND internal 50-pin connectors |
Low Disabled |
Off |
On |
